스튜디오 시리즈

Dynaudio 맞춤형 설치 제품에 대한 제한 보증

Dynaudio는 본 제품이 정상적인 사용 조건에서 재료와 제작상의 결함이 없음을 보증하며 최초 구매일로부터 제한된 기간 동안 서비스를 보장합니다. 이 보증은 설명서 내용에 따라 설치하고 사용하는 장치에만 적용됩니다.

이 보증에 따르는 의무는 보증 기간 내에 결함이 있는 장치의 교체, 수리 또는 환불로 제한되며, 다음 사항을 충족하는 경우로 한정합니다.

1. 주장의 타당성을 인정하는 Dynaudio의 점검 내용이 있는 경우
2. 결함이 제품의 손상, 오용, 낙뢰, 전원 서지, 부주의, 잘못된 작동 (설치)로 인해 발생한 것이 아니어야 하며, 구매 후 Dynaudio가 제공한 사용설명서 및 지침서 등에 명시된 지시사항을 위반하여 발생한 것이 아닌 경우
3. 어떤 방식으로도 변경 조작되거나 수리되지 않은 기기이며, 공장에서 포장되어 나온 그대로 구성품이 개봉되지 않은 경우 (외관이 훼손되었거나 물리적 파손이 있는 기기는 부품비와 인건비가 추가로 청구됩니다.)
4. Dynaudio 제품의 공식 판매처에서 제품을 구입한 경우
5. 제품의 설치 또는 수리를 포함하는 서비스의 제공처가 Dynaudio에 의해 서면으로 허가받은 경우
6. 보증 기간 동안 서비스를 필요로 할 시, 제품판매 일자가 적힌 매매증서 원본을 제시하는 경우
7. 제품 반환을 위한 운송료가 선 지급된 경우
8. ‘보증 제외’에 해당하는 모든 기기는 서비스 비용이 청구됩니다. 서비스 비용은 간단한 수리 (대대적 수리가 필요할 경우 부품비와 인건비가 추가로 청구됩니다)를 커버합니다.

이 보증은 독점적이며 다른 모든 명시적 또는 묵시적 보증을 대신합니다. 명시적 또는 묵시적 여부를 불문하고 매매 적격성 및 적합성 보증을 포함한 모든 보증은 명시된 기간 동안만 보증됩니다.

Dynaudio는 본 기기의 사용 현장에서 발생될 수 있는 다른 장비나 물품의 파손 또는 어떠한 우발적, 결과적 손해에 대해서도 책임지지 않습니다. Dynaudio는 그 어떠한 예측된 이익, 우발적 또는 결과적 손해, 시간적 손해 또는 이 제품의 구매와 사용 또는 작동과 관련하여 구매자에 의해 발생되는 손실에 책임지지 않습니다.

본 문서의 내용은 예고 없이 변경될 수 있습니다. 광고, 문서 자료, 제품 브로셔 또는 포장물 등에 제공된 내용이 본 보증과 다른 경우에는 본 보증 조건이 우선합니다.

중요 안전 지침

1. 이 설명서를 읽어보십시오.
2. 이 설명서를 보관해 두십시오.
3. 모든 경고에 주의를 기울이십시오.
4. 모든 지침을 따르십시오.
5. 본 제품을 물기가 있는 곳 근처에서 사용하지 마십시오.
6. 마른 천으로만 닦으십시오.
7. 환기구를 막지 마십시오. 제조업체의 지침에 따라 설치하십시오.
8. 라디에이터, 난방 기구, 스토브, 또는 그 외 발열 제품 등 열원 근처에 설치하지 마십시오.
9. 제조업체가 지정한 부착물/액세서리만 사용하십시오.
10. 모든 서비스 작업은 공식 서비스 담당자에게 의뢰하십시오.

환경 참고 사항

이 제품은 전기 및 전자 장비의 유해 물질 사용 제한(RoHS), 화학 물질의 등록, 평가, 허가 및 제한(REACH), 전기 전자 폐품의 폐기(WEEE) 등을 포함한 국제 지침을 준수합니다. 이 제품을 올바르게 재활용하거나 폐기하는 방법에 대한 지침은 지역 폐기물 처리 당국에 문의하십시오.

폐기

전기 및 전자 폐품의 폐기(이 장비에 대해 별도의 수거 시스템이 있는 유럽 국가에서 적용 가능).

제품이나 포장재에 나온 이 기호는 제품을 일반 쓰레기로 처리할 수 ​​없음을 나타냅니다. 그 대신 전기 및 전자 장비 재활용을 위한 해당 수거 장소에 버려야 합니다. 이 제품을 올바르게 폐기하면 환경과 인체 건강에 대한 잠재적인 악영향을 예방할 수 있습니다. 자재 재활용은 천연 자원을 보존하는 데 도움이 됩니다. 이 제품의 재활용에 대한 자세한 내용은 해당 지역의 관계 당국, 지역의 폐기물 처리 업체 또는 제품 구입처에 ​​문의하십시오.

소개

맞춤형 설치 스튜디오 시리즈를 소개합니다. Dynaudio 맞춤형 설치 제품을 선택해 주셔서 감사합니다.

스튜디오 시리즈는 S4-C65, S4-DVC65, S4-C80 천장 스피커 그리고 S4-W65와 S4-W80 벽면 스피커로 구성됩니다.

각 제품은 고품질의 오디오 성능을 제공하는 동시에 설치가 쉽도록 설계된 기능과 특징을 통합하도록 설계되었습니다.

이 설명서에는 석고 보드/플라스터 보드 벽면과 천장에 스튜디오 시리즈 스피커를 설치하는 방법이 나와 있습니다. 먼저 스튜디오 시리즈 포장 내용물이 나오고 계속해서 천장과 벽면 스피커에 공통된 정보를 제공하는 단원이 나옵니다. 이 설명서의 뒷부분에는 천장이나 벽면 스피커의 설치에 대한 정보가 나옵니다.

Dynaudio 스튜디오 시리즈 맞춤형 설치 스피커를 처음 사용하거나 한동안 설치하지 않은 경우 시작하기 전에 이 설명서의 해당 단원을 읽어보는 것이 좋습니다.

참고

최신 스튜디오 시리즈 뉴스와 정보를 보려면 dynaudio.com을 참조하십시오.

스튜디오 시리즈는 스피커를 벽면과 천장에 편평하게 설치해야 하는 맞춤형 설치 환경에서 매우 우수한 품질의 오디오를 제공하도록 설계되었습니다. 스튜디오 시리즈는 40년 동안 Dynaudio의 스피커 전문 지식을 활용했을 뿐만 아니라 맞춤형 스피커 설치와 성능에 대한 새로운 접근 방식을 제공한다는 첫째 원칙을 바탕으로 설계되었습니다.

스튜디오 시리즈 스피커는 설치가 간단합니다. 천장이나 벽면에 절단부를 만들고 나면 도구가 필요없고 한 사람이 도움없이 설치를 완료할 수 있습니다. 스피커 포장을 푸는 것부터 자석 그릴을 페인팅하고 설치하는 작업까지 스튜디오 시리즈 설치 과정의 모든 단계는 쉽고 간단하게 설계되었습니다.

스튜디오 스피커는 Dynaudio의 녹음 스튜디오 모니터와 고급형 하이파이 스피커를 바탕으로 한 다양한 Dynaudio 스피커 기술을 사용하여 고성능 오디오를 구현합니다. 대직경 알루미늄 보이스 코일을 갖춘 독창적인 중저음, 저왜곡 자석 시스템, 특허 기술의 MSP(마그네슘 실리케이트 폴리머) 다이어프램, 정밀 코팅된 소프트 돔 트위터, 강력한 네오디뮴 자석 시스템 같은 특징이 있습니다.

스튜디오 시리즈 천장 스피커는 18도 각도, 360도 회전형 베이스/미드 드라이버, 세 가지 위치, 조절형 틸트 트위터를 갖추고 있어 음향 방향을 청취 공간의 설비 배열과 음향 특성에 맞게 최적화할 수 있습니다.

S4-DVC65 천장 스피커는 트윈 트위터와 스테레오 프로그램 자료의 두 채널을 재생할 수있는 듀얼 보이스 코일 베이스/미드 드라이버를 포함합니다. S4-DVC65의 트윈 트위터는 멀티 채널 홈 시어터 설비에서 다이폴 모드 서라운드 스피커로 사용할 수 있도록 반대 극성으로 전환할 수도 있습니다. 다이폴 모드에서 사용하는 경우 S4-DVC65는 하나의 앰프 채널에만 연결해야 합니다.

스튜디오 시리즈 스피커는 스피커 유닛과 설치 프레임으로 구성됩니다. 설치 프레임은 천장이나 벽면에 삽입되고 자동 잠금 클램프를 사용하여 단단히 고정됩니다. 그 다음 스피커 유닛을 스피커 케이블에 연결한 후 설치 프레임에 삽입하고고 래치 시스템으로 고정합니다. 그리고 나서 설치 프레임에 일체형으로 설치된 자석으로 그릴을 단단히 부착합니다.

포장 내용물

모든 스튜디오 시리즈 천장 및 벽면 스피커의 포장 내용물은 기본적으로 동일합니다. 천장/벽면의 형식과 치수 측면만 다릅니다. 각 포장 상자에는 다음이 들어 있습니다.

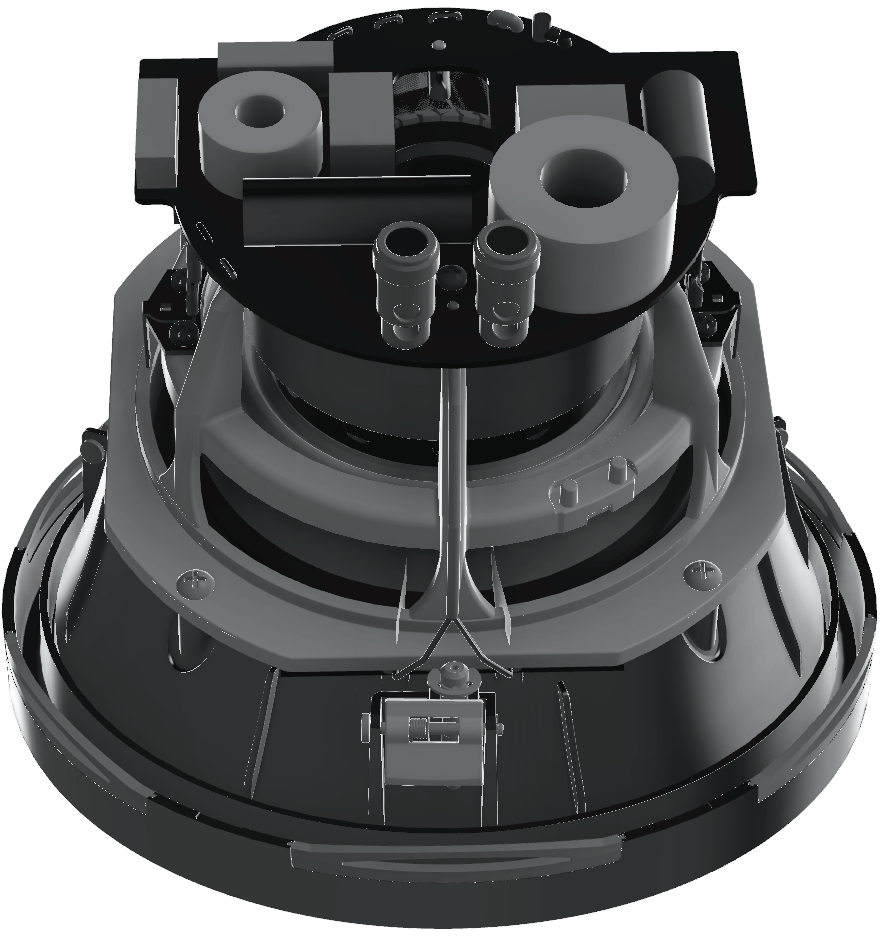

스피커 유닛 1개

설치 프레임 1개

그릴 1개

절단부 템플릿 1개

페인트 마스크 1개

문서 팩 1개

참고

스퀘어 그릴은 스튜디오 시리즈 천장 스피커에서 옵션으로 제공됩니다. 자세한 내용은 Dynaudio에 직접 문의하거나 해당 지역 소매점/대리점에 문의하십시오.

참고

그림에는 천장 스피커 포장 내용물이 나와 있습니다. 벽면 스피커 포장 내용물도 동일합니다.

준비

치수

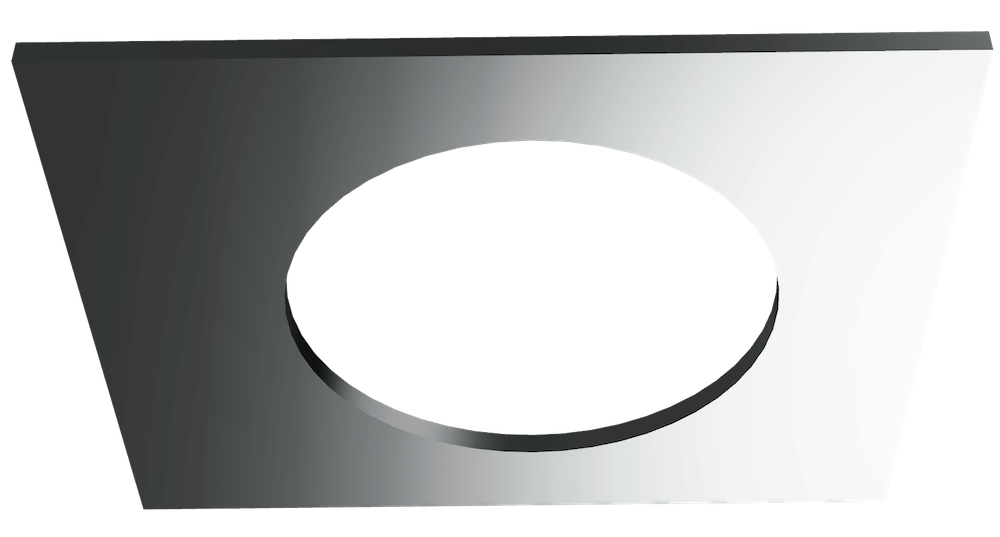

각 스튜디오 시리즈 스피커에는 특정한 천장 또는 벽면 치수, 장착 깊이 공간, 석고 보드(플라스터 보드) 두께 제한이 필요합니다. 이러한 치수가 아래 표와 그림 2에 나와 있습니다.

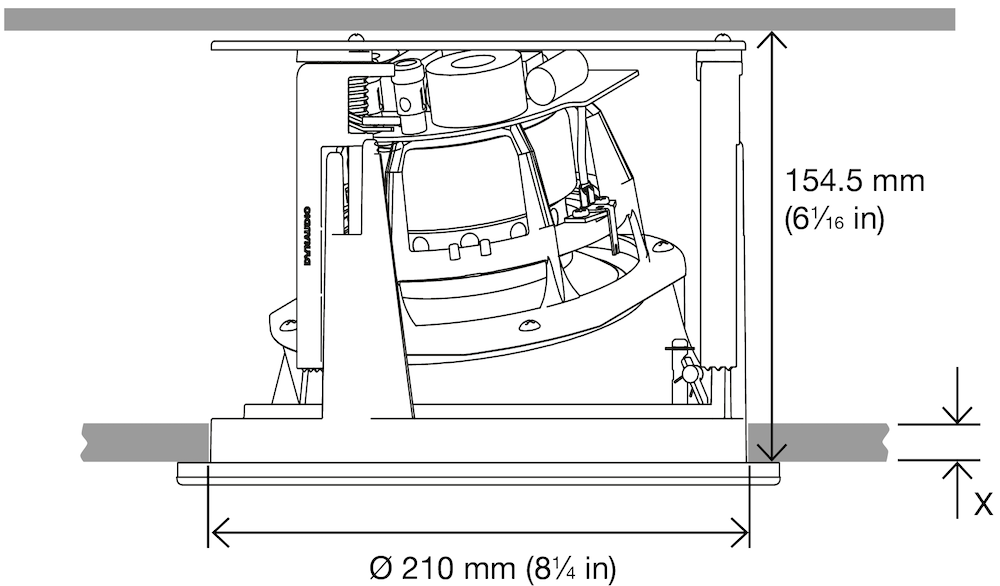

S4-C65

• 절단부 크기:
  210 mm
  (8¹⁄₄ 인치)
• 최소 이격 깊이:
  154.5 mm
  (6¹⁄₁₆ 인치)
• 석고 보드(플라스터 보드) 두께:
  X = 최대 36.5mm
  최소 7.5 mm
  최대 1⁷/₁₆ 인치
  최소 ⁵/₁₆ 인치

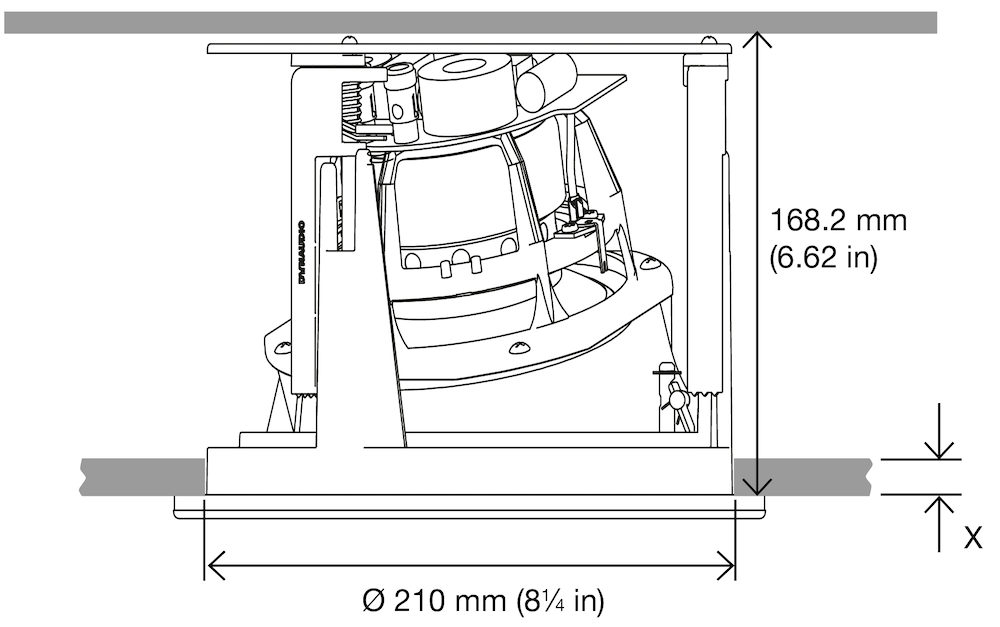

S4-DVC65

• 절단부 크기:
  210 mm
  (8¹⁄₄ 인치)
• 최소 이격 깊이:
  167 mm
  (6⁹⁄₁₆ 인치)
• 석고 보드(플라스터 보드) 두께:
  X = 최대 48.5mm
  최소 7.5 mm
  최대 1⁷/₈ 인치
  최소 ⁵/₁₆ 인치

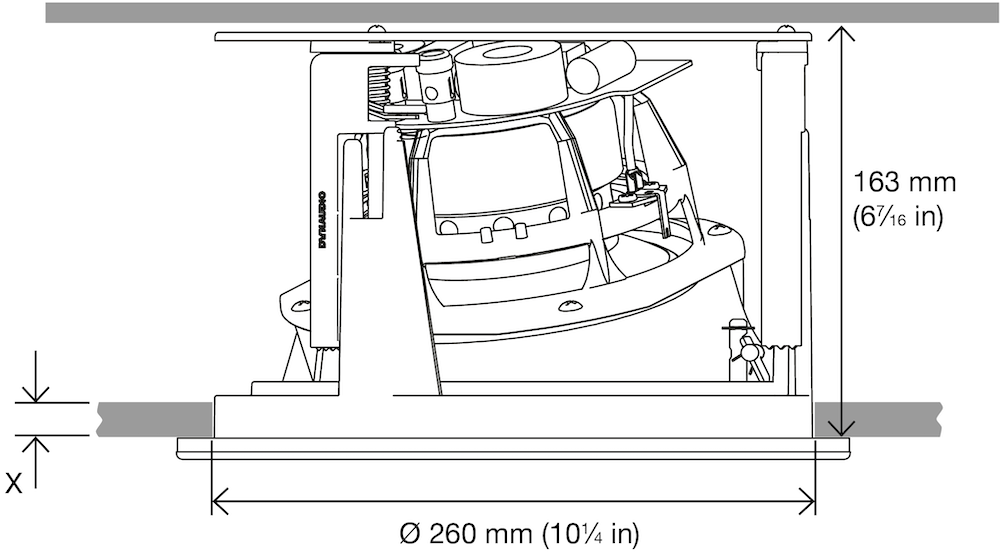

S4-C80

• 절단부 크기:
  260 mm
  (10¹⁄₄ 인치)
• 최소 이격 깊이:
  163 mm
  (6⁷⁄₁₆ 인치)
• 석고 보드(플라스터 보드) 두께:
  X = 최대 45.0mm
  최소 7.5 mm
  최대 1³/₄ 인치
  최소 ⁵/₁₆ 인치

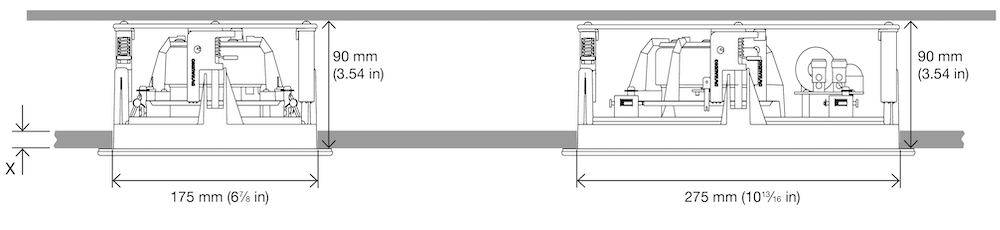

S4-W65

• 절단부 크기:
  175 mm x 275 mm
  (6⁷⁄₈ x 101³⁄₁₆ 인치)
• 최소 이격 깊이:
  90 mm
  (3⁹⁄₁₆ 인치)
• 석고 보드(플라스터 보드) 두께:
  X = 최대 33.0 mm
  최소 8.5 mm
  최대 1⁵/₁₆ 인치
  최소 ³/₈ 인치

S4-W80

• 절단부 크기:
  215 mm x 370 mm
  (8¹⁄₂ x 14⁹⁄₁₆ 인치)
• 최소 이격 깊이:
  99 mm
  (3⁷⁄₈ 인치)
• 석고 보드(플라스터 보드) 두께:
  X = 최대 35.5mm
  최소 8.8 mm
  최대 1³/₈ 인치
  최소 ³/₈ 인치

백 박스

스튜디오 시리즈 스피커는 인접한 방으로 전달되는 소리를 줄이거나 현지 건축 법규를 준수하기 위해 백 박스와 함께 설치할 수 있습니다. 백 박스를 사용해야 한다면 석고 보드(플라스터 보드)를 세로 또는 가로 구조부에 부착하기 전에 백 박스를 벽면과 천장에 설치해야 합니다. 또는 각 스피커 설치 위치 주변에 있는 기존의 석고 보드(플라스터 보드)를 제거하여 백 박스를 설치하고 백 박스 설치 후에 복원할 수도 있습니다. Dynaudio 백 박스에 대한 자세한 내용은 dynaudio.com에서 확인할 수 있습니다.

다른 제조사의 일반 백 박스를 사용할 수도 있고 현장에서 백 박스를 만들 수도 있습니다. 어떤 경우이든 스튜디오 시리즈 스피커가 최대 오디오 성능을 발휘하려면 최소 22 리터(0.8 ft3)의 백 박스 체적이 필요합니다.

스튜디오 시리즈 설치를 시작하기 전에 선택한 벽면과 천장 위치에 설치 작업을 방해할 수있는 파이프, 덕트 또는 배선 같은 장애물이 없는지 확인해야 합니다. 세로 구조부, 파이프, 전선을 찾는 도구를 사용하면 벽면 구조를 측량하고 잠재적인 장애물을 찾아내는 데 도움이 될 수 있습니다.

CAD drawings for Dynaudio Custom Install back boxes

• In-wall: dynaudiodata.blob.core.windows.net/media/6556/30l-in-wall-wood-backbox.pdf
• In-ceiling: dynaudiodata.blob.core.windows.net/media/6555/30l-in-ceiling-wood-backbox.pdf

화재 안전을 위해 해당 지역의 건축 규정을 확인하십시오. 일부 지역에서는 소방 안전 장벽으로 내화 등급의 백 박스가 있어야 합니다. 주위의 물질이 인화성 등급 5VA를 충족하는지 확인하십시오. 내화 등급의 금속 백 박스는 비코팅 두께가 최소 1.35mm이여야 합니다.

스피커 위치

설치 공간에서 스튜디오 시리즈 스피커의 적절한 위치는 응용 분야에 따라 다릅니다. 스튜디오 시리즈 천장 및 벽면 설치 모델에 대한 위치 설명과 그림이 아래 단원에 나와 있습니다.

백그라운드 오디오

천정 및 벽면 스피커: 하나 또는 여러 대의 스튜디오 시리즈 스피커가 단순히 모노 백그라운드 오디오를 제공해야 한다면 기본적으로 청취 범위, 편의성, 공간 구조에 따라 위치를 정할 수 있습니다. 고려해야 할 주요 음향상의 제약점은 코너 위치가 저음 강조를 유발할 가능성이 높다는 것입니다.

S4-DVC65 천장 스피커는 하나의 장치에서 스테레오 오디오를 재생할 수 있으므로 백그라운드 사운드로 사용하기에 특히 적합합니다.

스테레오 오디오

천장 스피커

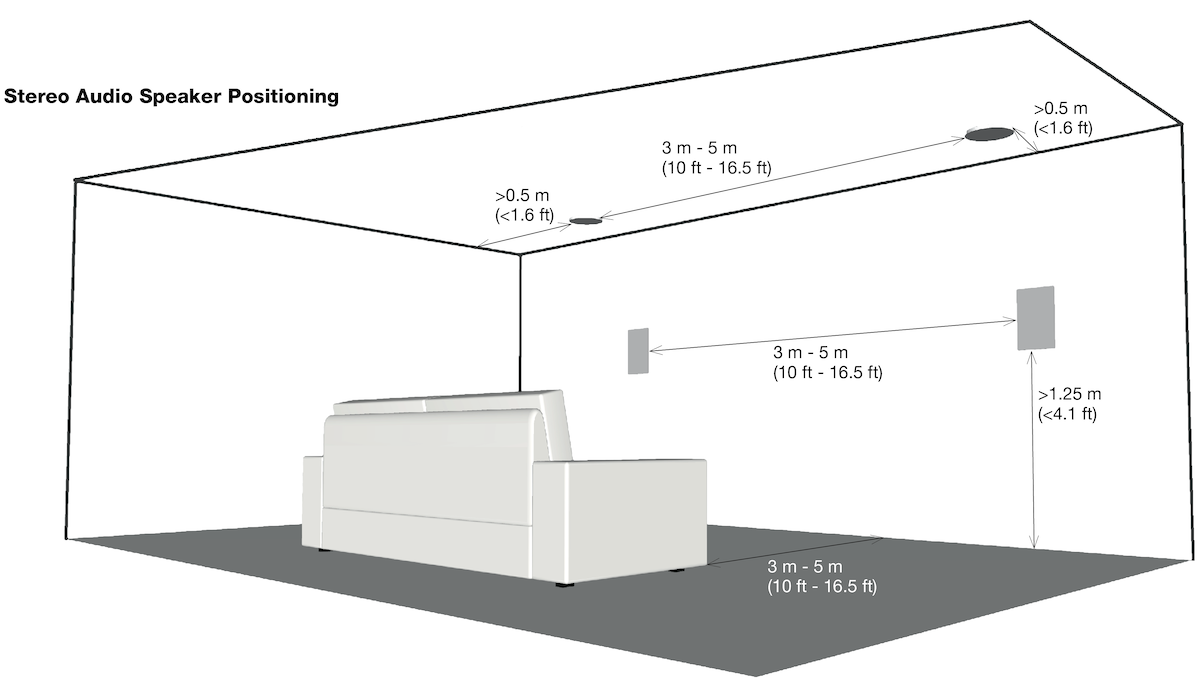

스테레오 오디오 재생을 위해 한 쌍의 스튜디오 시리즈 천장 스피커가 필요하다면 3 m(10 피트)에서 5 m(16.5 피트) 떨어지고 청취 구역과 비슷한 거리에 있어야 합니다.

참고

S4-DVC65 천장 스피커는 트윈 트위터와 듀얼 보이스 코일 형식 덕분에 스테레오 오디오를 재생하는 데도 사용할 수 있습니다. 하지만 하나의 S4-DVC65 유닛은 기존의 스테레오 이미지를 만들 수 없습니다.

벽면 스피커

스테레오 오디오 재생을 위해 한 쌍의 스튜디오 시리즈 벽면 스피커가 필요하다면 3 m(10 피트)에서 5 m(16.5 피트) 떨어지고 청취 구역과 비슷한 거리에 있어야 합니다. 청취 위치에 앉은 상태에서 대략 머리 높이에 또는 이보다 약간 더 높은 위치에 설치해야 합니다.

참고

각 스피커 주변의 음향 환경과 각 스피커에서 인접한 벽까지의 거리는 비슷해야 합니다. 각 스피커에 대해 코너 위치는 피하십시오.

멀티 채널 오디오

스튜디오 시리즈 천장 및 벽면 스피커를 혼합해 멀티 채널 오디오 설비를 구성할 수 있습니다. 대부분의 혼합 설비에서 벽면 스피커는 전면(왼쪽과 오른쪽)과 중앙 채널 응용 분야에 가장 적합하고 천장 스피커는 서라운드 채널 응용 분야에 더 적합합니다.

천장 스피커(정면 및 중앙 채널)

스튜디오 시리즈 천장 스피커를 멀티 채널 설비에 사용한다면 전면(왼쪽과 오른쪽) 스피커와 중앙 스피커를 화면 앞에 약 0.5 m(20 인치)에 두어야 합니다. 중앙 스피커는 화면의 중심선에 있어야 하고 전면(왼쪽과 오른쪽) 스피커는 각각 화면 양쪽에서 약 0.5 m(20 인치) 이내에 있어야 합니다.

벽면 스피커(정면 및 중앙 채널)

스튜디오 시리즈 벽면 스피커를 멀티 채널 설비에 사용한다면 전면(왼쪽과 오른쪽) 스피커를 화면 양쪽에 약 0.5 m(20 인치) 거리를 두고 설치해야 합니다. 중앙 채널 스피커는 화면 바로 위쪽이나 아래쪽에 설치하거나 음향 투명 화면이라면 화면 바로 뒤쪽에 설치해야 합니다.

천정 및 벽면 스피커(서라운드 채널)

서라운드 채널 스피커는 특정 멀티 채널 형식의 요건에 가능한 가깝게 설치해야 합니다. 일반적으로 청취 위치 바로 뒤의 양쪽에 설치합니다. 각 스피커 주변의 음향 환경과 각 스피커에서 인접한 벽까지의 거리는 비슷해야 합니다. 가능하면 스피커를 코너에 설치하지 마십시오.

S4-DVC65 천장 스피커는 서라운드 채널 응용 분야를 위해 다이폴 모드에서 사용할 수 있습니다. 다이폴 모드에서는 S4-DVC65의 트윈 트위터가 반대 극성으로 연결되어 고주파 음향 널이 유닛의 중심 정방향 축에서 생성됩니다. 다이폴 모드에서 사용되는 S4-DVC65 유닛은 청취 위치를 향하도록 베이스/미드 유닛을 회전하고 트위터 각도를 조절해야 합니다.

참고

다이폴 모드는 S4-DVC65 뒷면의 스위치로 선택합니다. 다이폴 모드로 사용하는 스피커는 하나의 앰프 채널에만 연결해야 합니다. S4-DVC65가 스테레오로 사용하기 위해 두 개의 앰프 채널에 연결되는 경우 다이폴 스위치를 사용하면 안 됩니다.

참고

스튜디오 시리즈 천장 스피커의 방향 특성은 설치 프레임에서 스피커 유닛을 돌리고 트위터 기울기를 조정하여 최적화할 수 있습니다. 자세한 내용은 4.1절을 참조하십시오.

참고

스튜디오 시리즈 천장 및 벽면 스피커는 5.1(2), 7.1(2), 9.1(2) 멀티 채널 시스템에 적합합니다. 스튜디오 시리즈 천장 스피커는 Dolby Atmos® 설비에 적합합니다.

참고

천장 및 벽면 스피커의 설치 특성상 음향적으로 최적의 위치에 설치하는 것이 때때로 불가능합니다. 여러 스피커에 대한 위치를 찾아야 하는 멀티 채널 장비에서는 종종 절충이 필요할 수 있습니다. 이 경우 전면과 중앙 채널 스피커의 위치를 ​​서라운드 채널 스피커의 위치보다 우선하는 것이 좋습니다.

천장 스피커 설치

참고

이 설치 지침에서는 스피커 케이블이 천장과 벽면에 미리 설치되어 있다고 가정합니다.

스튜디오 시리즈 천장 스피커를 설치하려면 다음 단락과 그림을 참조하십시오.

설치 위치를 선택하고 세로(가로) 구조부, 파이프, 덕트 또는 케이블이 있는지 확인한 다음 제공된 템플릿을 사용하여 천장에 절단선을 표시합니다. 다음과 같이 절단선의 직경이 올바른지 확인합니다. S4-C65와 S4-DVC65는 210 mm (8¹⁄₄ 인치) , S4-C80은 260 mm(10¹⁄₄ 인치) 입니다.

적합한 도구를 사용해 절단선을 따라 잘라서 천장에 절단부를 만듭니다. 스피커 설치 프레임을 절단부에 맞추어 여유 간격을 확인합니다.

참고

절단부에서 설치 프레임 방향은 중요하지 않습니다.

참고

설치용 링을 사용한다면 설치용 링 설명서의 지시 사항을 따르십시오.

참고

가청 천장 진동의 발생 가능성을 줄이기 위해서 천장 가로 구조부와 천장 스피커 근처의 석고 보드(플라스터 보드) 사이에 접착성 매스틱스를 바르는 것이 필요할 수도 있습니다.

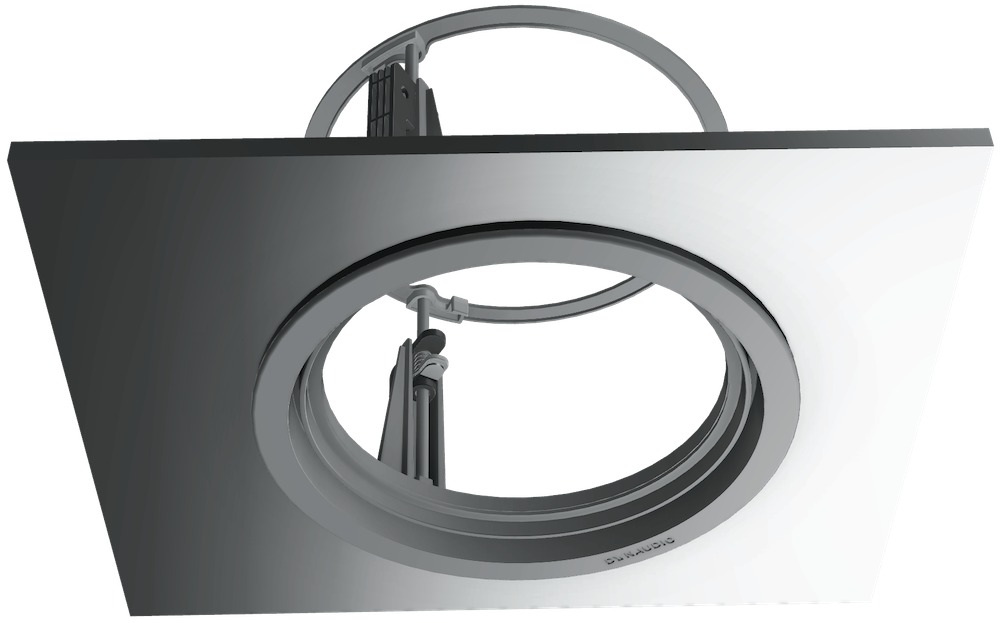

천장 절단부를 확인하고 나면 설치 프레임을 설치할 수 있습니다. 프레임을 들어올려서 한 손으로 천장에 대서 붙잡고 있고 다른 손으로 세 개의 노란색 고정 클램프를 바깥쪽으로 돌리고 석고 보드(플라스터 보드)의 안쪽면에 대해 밀어 내립니다.

참고

스피커 케이블이 아직 설치되지 않았다면 이 단계에서 완료해야 합니다. 케이블을 연결하기 위해 위층을 통해 접근해야 할 수도 있습니다. 절연체에 극성이 분명히 표시된 저항이 낮은 스피커 케이블을 사용하십시오. 앰프에서 스피커까지 케이블 길이가 5 m를 넘으면 낮은 저항이 특히 중요합니다. 필요하면 현지의 Dynaudio 판매점이나 대리점에 스피커 케이블 선택에 대한 문의할 수 있습니다.

스피커 케이블을 설치 프레임과 천장 절단부를 통해 당겨서 빼냅니다. 여유 케이블의 길이는 한 손으로 케이블을 스피커 유닛 단자에 연결하는 동안 다른 손으로 스피커 유닛을 한 손에 들고 있기에 충분해야 합니다.

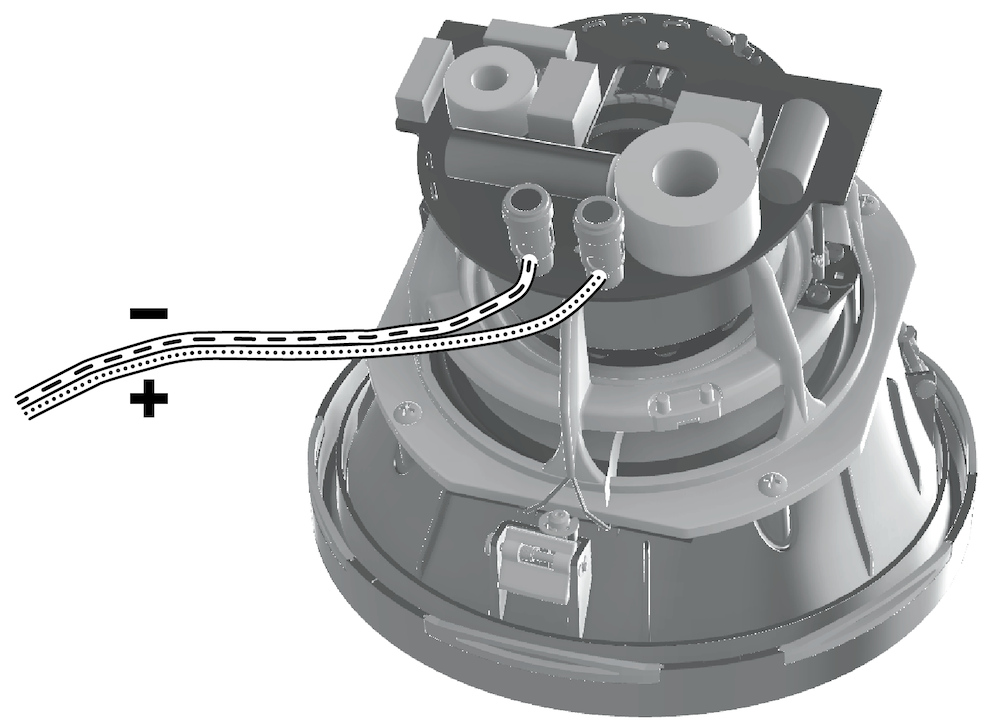

이제 스피커 케이블을 스피커 유닛에 연결할 수 있습니다. 케이블에서 절연체를 15 mm 벗겨내고(필요하다면) 와이어 가닥을 꼬고 벗겨 낸 끝을 적합한 스피커 스프링 단자에 삽입합니다.

천장 스피커가 S4-C65 또는 S4-C80 모델이라면 양극 도체가 빨간색 스피커 단자에 연결되고 음극 도체가 검정색 스피커 단자에 연결되었는지 확인합니다.

S4-C65/C80

스피커가 S4-DVC65 모델이면 다음의 두 가지 모드 중 하나로 연결할 수 있습니다. 스테레오 및 모노.

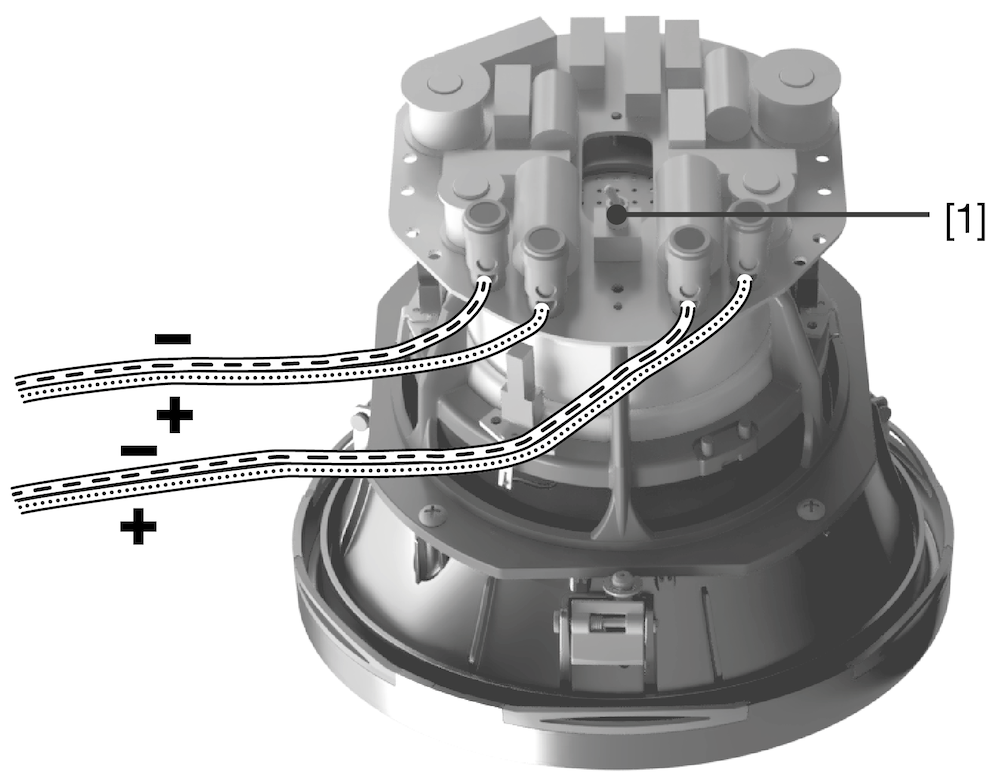

스테레오 모드

스테레오 모드는 S4-DVC65를 왼쪽과 오른쪽 스테레오 앰프 채널에 연결하는 경우에 적합합니다. 양극과 음극 도체를 각 앰프 채널에서 하나의 빨간색과 검정색 스피커 단자 세트에 연결합니다. 양극 도체가 빨간색 단자에 연결되고 음극 도체가 검정색 단자에 연결되었는지 확인하십시오.

S4-DVC65
Normal 모드

S4-DVC65 모델의 후면에 있는 다이폴 스위치는 Normal로 설정해야 합니다.

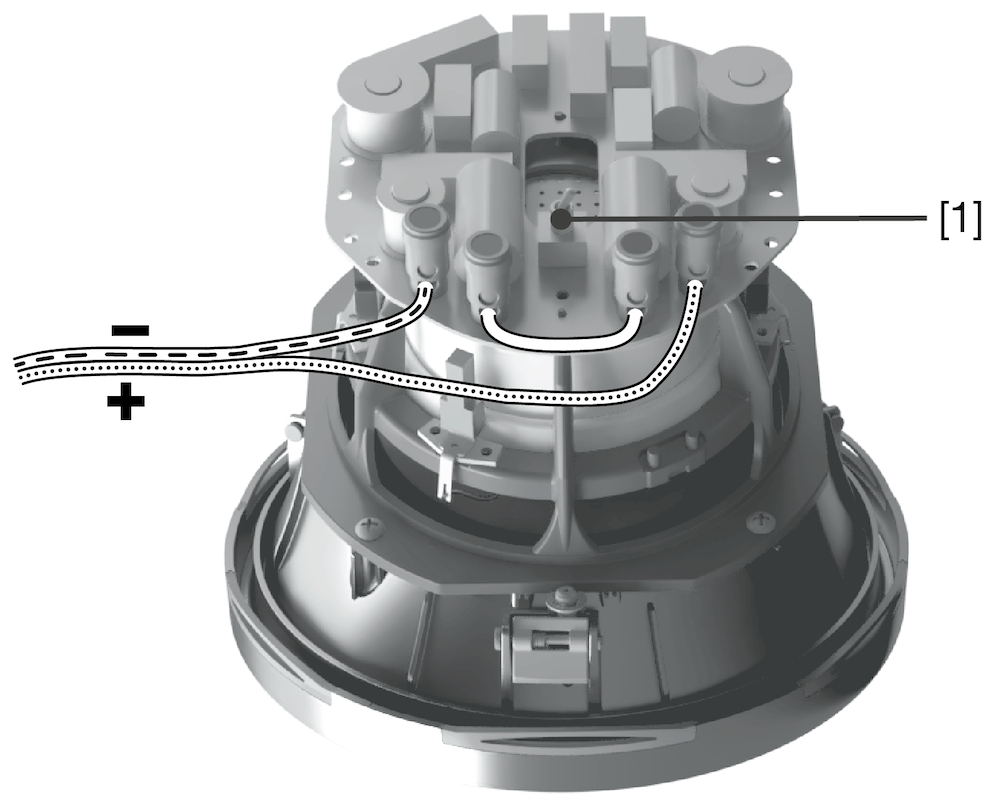

모노 모드

S4-DVC65를 멀티 채널 서라운드 응용 분야를 위해 하나의 앰프 채널에 연결하는 경우 모노 모드가 적합합니다. 양극 도체를 왼쪽의 빨간색 단자에 연결하고 음극 도체를 오른쪽의 검정색 단자에 연결합니다. 짧은 케이블을 사용해 나머지 두 개의 단자를 함께 연결합니다.

S4-DVC65 모델의 후면에 있는 다이폴 스위치는 왼쪽 트위터의 위상을 0도(Normal)에서 180도(Dipole)로 변경합니다. 스위치를 적합한 대로 Normal 또는 Dipole로 설정합니다.

S4-DVC65
Dipole 모드

스피커 유닛과 스피커 케이블을 연결하고 나면 스피커 유닛을 설치 프레임으로 들어올릴 수 있습니다. 스피커 유닛 전면의 잠금 탭을 시계 방향으로 완전히 돌리고(잠금 아이콘과 일치되도록) 설치 프레임에 삽입합니다. 딸깍 소리가 날 때까지 각 잠금 탭을 조심스럽게 밀어넣습니다. 그러면 스피커 유닛이 설치 프레임에 고정됩니다.

[1] 스피커를 돌려서 저음/중음 드라이버 방향을 조정합니다.

[2] 스위치를 사용해 트위터 레벨을 조정합니다.

[3] 누르면 딸깍 소리가 납니다. 세 가지 위치가 있습니다. 시계 방향으로 돌리면 잠깁니다. 시계 반대 방향으로 돌리면 풀립니다.

[4] 기울여서 트위터 방향을 조정합니다.

참고

스피커 유닛을 설치 프레임에 고정시킬 때 스피커 케이블이 걸리지 않도록 그리고 스피커 유닛과 접촉되어 진동이 발생하는 일이 없도록 주의해서 배치해야 합니다.

참고

설치 프레임에서 스피커 유닛을 제거하려면 잠금 탭을 시계 반대 방향으로 90도 돌립니다. 잠금 탭을 풀 때 스피커를 잘 잡고 있어야 합니다.

스피커를 연결하고 설치 프레임에 설치하고 나면 저음/중음 드라이버 방향과 트위터 각도를 조정할 수 있습니다. 대부분의 설비에서는 드라이버가 청취 위치를 향하도록 방향과 각도를 조정해야 합니다. 저음/중음 드라이버 방향을 조정하려면 트위터 장착 암을 잡고 필요에 따라 전체 스피커 유닛을 돌립니다. 트위터 기울기를 조절하려면 트위터 본체를 잡고 세 위치 중 하나로 각도를 맞춥니다.

스튜디오 시리즈 스피커의 고주파 톤 밸런스를 여러 설치 환경에 맞게 조정할 수 있습니다. 전면 베젤에 있는 트위터 레벨 스위치는 S4-C65 또는 S4-C80에서는 + 3 dB, 0 dB, -3 dB 옵션을 제공하고 S4-DVC65에서는 0 dB 또는 -3 dB 옵션을 제공합니다.

참고

다른 트위터 레벨은 다른 청취 환경에 맞추는 데 적절할 수 있습니다. 예를 들어 카펫, 쿠션, 커튼이 많은 환경에서는 타일 바닥과 유리가 많은 환경보다 더 높은 트위터 레벨이 필요할 수 있습니다.

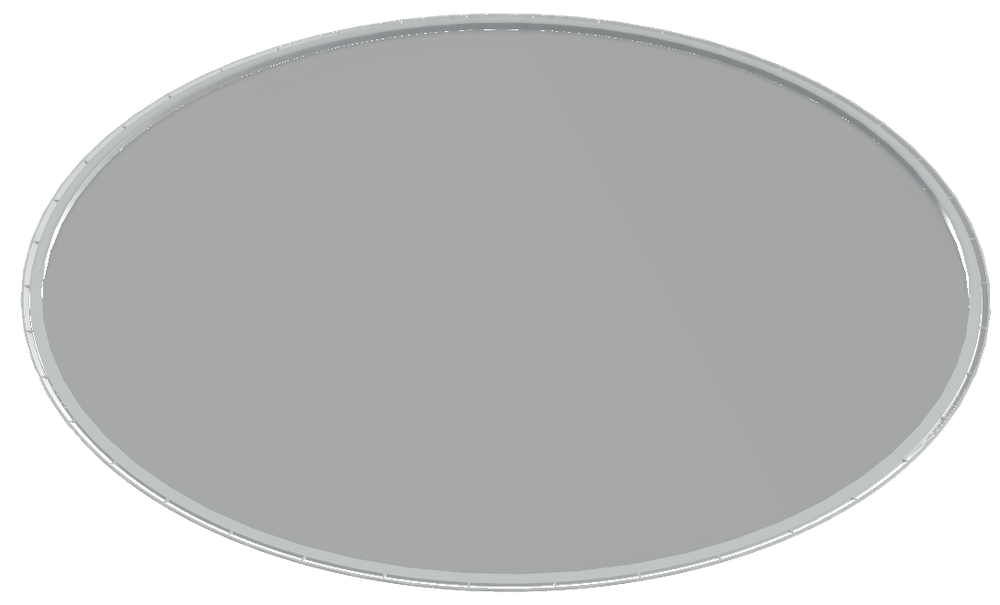

그릴을 설치하면 천장 스피커 설치가 완료됩니다. 그릴은 자석 부착식이며 제자리에 갖다대면 알아서 고정됩니다.

참고

스튜디오 시리즈 천장 스피커의 사격형 그릴은 옵션으로 제공됩니다. 자석 부착식이기 때문에 사각형 그릴을 천장 또는 벽면 라인에 맞게 필요에 따라 회전할 수 있습니다.

참고

스피커 설치 후 천장에 페인트를 칠하려면 스피커 하드웨어에 페인트가 침투되는 것을 막기 위해 제공된 페인트 마스크를 사용해야 합니다. 스피커 그릴을 설치한 상태로 페인트를 칠하면 안 됩니다. 그릴은 별도로 페인트를 칠해야 합니다.

벽면 스피커 설치

스튜디오 시리즈 벽면 스피커를 설치하려면 다음 단락과 그림을 참조하십시오.

설치 위치를 선택하고 세로(가로) 구조부, 파이프, 덕트 또는 케이블이 있는지 확인한 다음 제공된 템플릿을 사용하여 벽면에 세로 방향 절단선을 표시합니다. 절단선 치수가 올바른지 확인합니다. S4-W65는 175 x 275 mm(6⁷⁄₈ x 101³⁄₁₆ 인치) , S4-W80은 215 x 370 mm(8¹⁄₂ x 14⁹⁄₁₆ 인치)입니다.

참고

스튜디오 시리즈 벽면 스피커는 세로 방향으로 사용하도록 설계되었습니다.

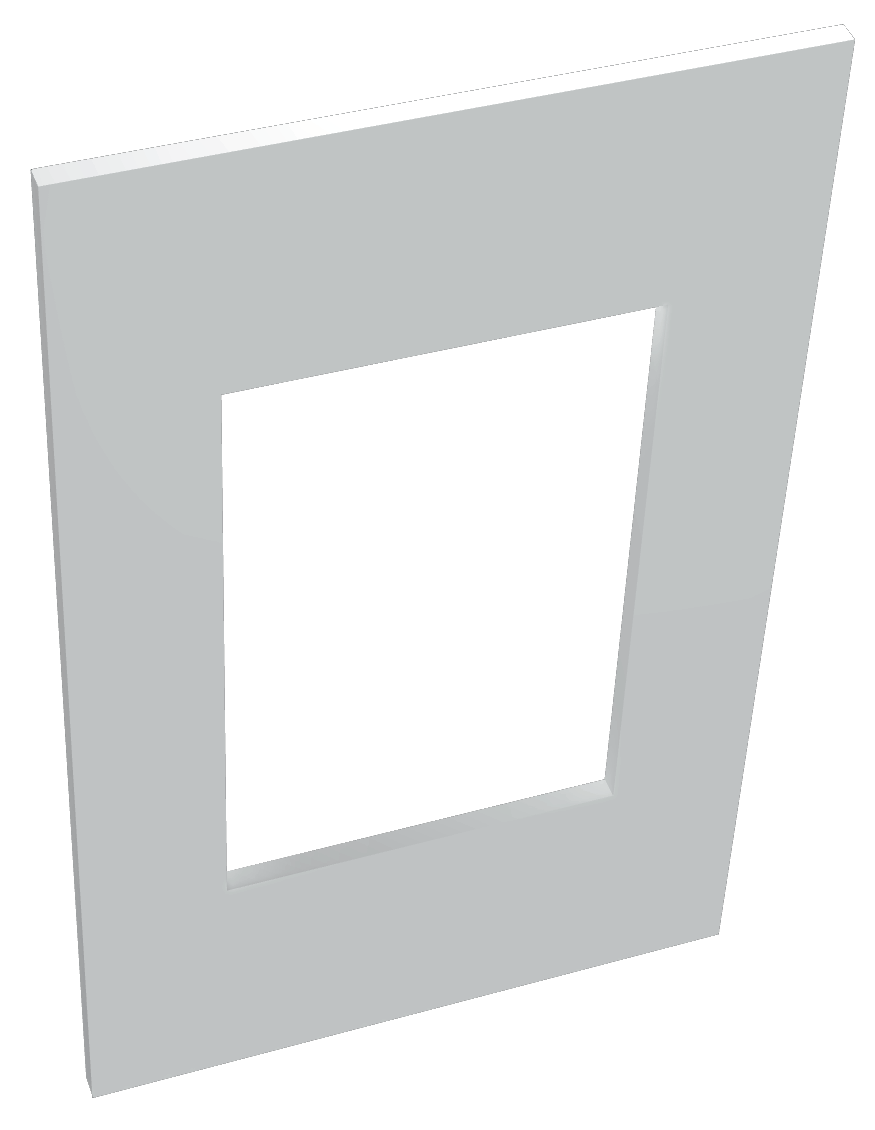

적합한 도구를 사용해 절단선을 따라 잘라서 벽면에 절단부를 만듭니다. 스피커 설치 프레임을 절단부에 맞추어 여유 간격을 확인합니다.

참고

가청 벽면 진동의 발생 가능성을 줄이기 위해서 벽면 세로 구조부와 벽면 스피커 근처의 석고 보드(플라스터 보드) 사이에 접착성 매스틱스를 바르는 것이 필요할 수도 있습니다.

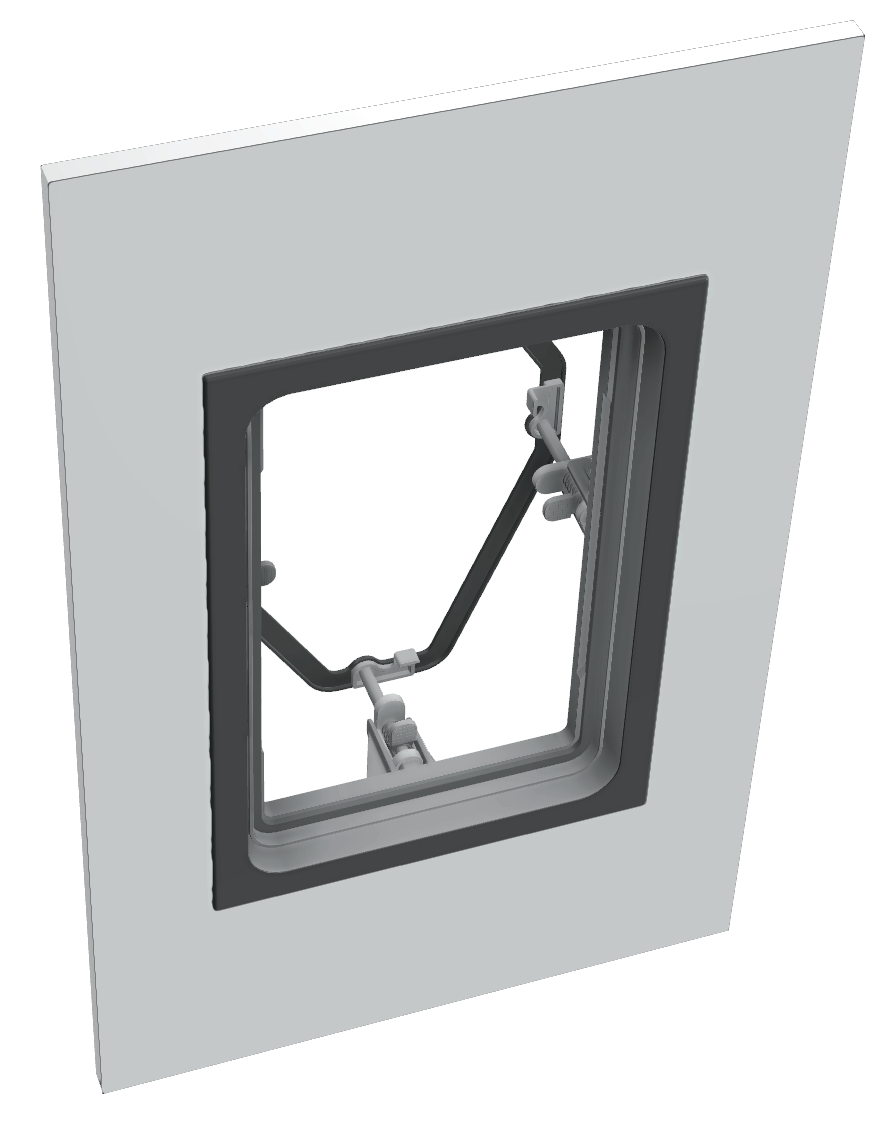

절단부를 확인하고 나면 설치 프레임을 설치할 수 있습니다. 프레임을 끼워넣고 한 손으로 벽면에 대서 붙잡고 있고 다른 손으로 네 개의 노란색 고정 클램프를 바깥쪽으로 돌려 밀어넣고 석고 보드(플라스터 보드)의 안쪽면에 대해 밀어 내립니다.

참고

스피커 케이블이 아직 설치되지 않았다면 이 단계에서 완료해야 합니다. 케이블을 연결하기 위해 벽면 반대쪽을 통해 접근해야 할 수도 있습니다. 절연체에 극성이 분명히 표시된 저항이 낮은 스피커 케이블을 사용하십시오. 앰프에서 스피커까지 케이블 길이가 5 m를 넘으면 낮은 저항이 특히 중요합니다. 필요하면 현지의 Dynaudio 판매점이나 대리점에 스피커 케이블 선택에 대한 문의할 수 있습니다.

스피커 케이블을 설치 프레임과 벽면 절단부를 통해 당겨서 빼냅니다. 여유 케이블의 길이는 한 손으로 케이블을 스피커 유닛 단자에 연결하는 동안 다른 손으로 스피커 유닛을 한 손에 들고 있기에 충분해야 합니다.

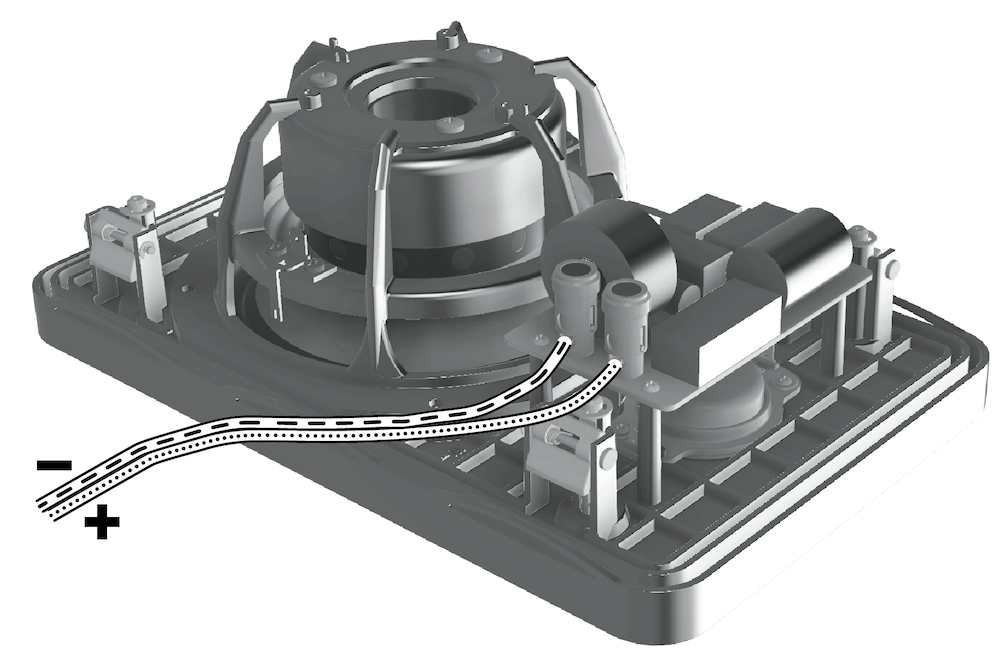

이제 스피커 케이블을 스피커에 연결할 수 있습니다. 케이블에서 절연체를 15 mm 벗겨내고(필요하다면) 와이어 가닥을 꼬고 벗겨 낸 끝을 스피커 스프링 단자에 삽입합니다. 양극 도체가 빨간색 스피커 단자에 연결되고 음극 도체가 검정색 스피커 단자에 연결되었는지 확인합니다.

스피커 유닛과 스피커 케이블을 연결하고 나면 스피커 유닛을 설치 프레임에 끼워넣을 수 있습니다. 스피커 유닛 전면의 잠금 탭을 시계 방향으로 완전히 돌리고(잠금 아이콘과 일치되도록) 설치 프레임에 삽입합니다. 딸깍 소리가 날 때까지 각 잠금 탭을 조심스럽게 밀어넣습니다. 그러면 스피커 유닛이 설치 프레임에 고정됩니다.

참고

스피커 유닛을 설치 프레임에 고정시킬 때 케이블이 걸리지 않도록 그리고 스피커 유닛과 접촉되어 진동이 발생하는 일이 없도록 주의해서 배치해야 합니다.

참고

설치 프레임에서 스피커 유닛을 제거하려면 잠금 탭을 시계 반대 방향으로 90도 돌립니다. 잠금 탭을 돌릴 때 스피커를 잘 잡고 있어야 합니다.

참고

스튜디오 시리즈 벽면 스피커는 저음/중음 드라이버 위에 트위터를 함께 설치해야 합니다.

스튜디오 시리즈 스피커의 고주파 톤 밸런스를 여러 설치 환경에 맞게 조정할 수 있습니다. 스피커 유닛 전면 패널에 있는 트위터 레벨 스위치에는 +3 dB, 0 dB, -3 dB 옵션이 있습니다. 레벨 조정은 약 3 kHz 이상에서 작동합니다.

참고

청취 환경에 예를 들어 카펫, 쿠션, 커튼 같은 것들이 많으면 +3 dB 트위터 레벨 옵션이 적합할 수 있습니다. 또는 주로 단단한 바닥과 유리로 이루어진 환경에서는 -3 dB 옵션이 더 적합할 수 있습니다. 더 균형 잡힌 음향 환경에서는 0 dB 옵션이 가장 적합할 수 있습니다.

스피커가 연결되고 설치 프레임에 고정된 후 그릴을 설치하면 벽면 스피커 설치가 완료됩니다. 그릴은 자석 부착식이며 제자리에 갖다대면 알아서 고정됩니다.

참고

스피커 설치 후 벽면에 페인트를 칠하려면 스피커 하드웨어에 페인트가 침투되는 것을 막기 위해 제공된 페인트 마스크를 사용해야 합니다. 스피커 그릴을 설치한 상태로 페인트를 칠하면 안 됩니다. 그릴은 별도로 페인트를 칠해야 합니다.

그림 6에는 벽면 스피커 설치 절차가 나와 있습니다.

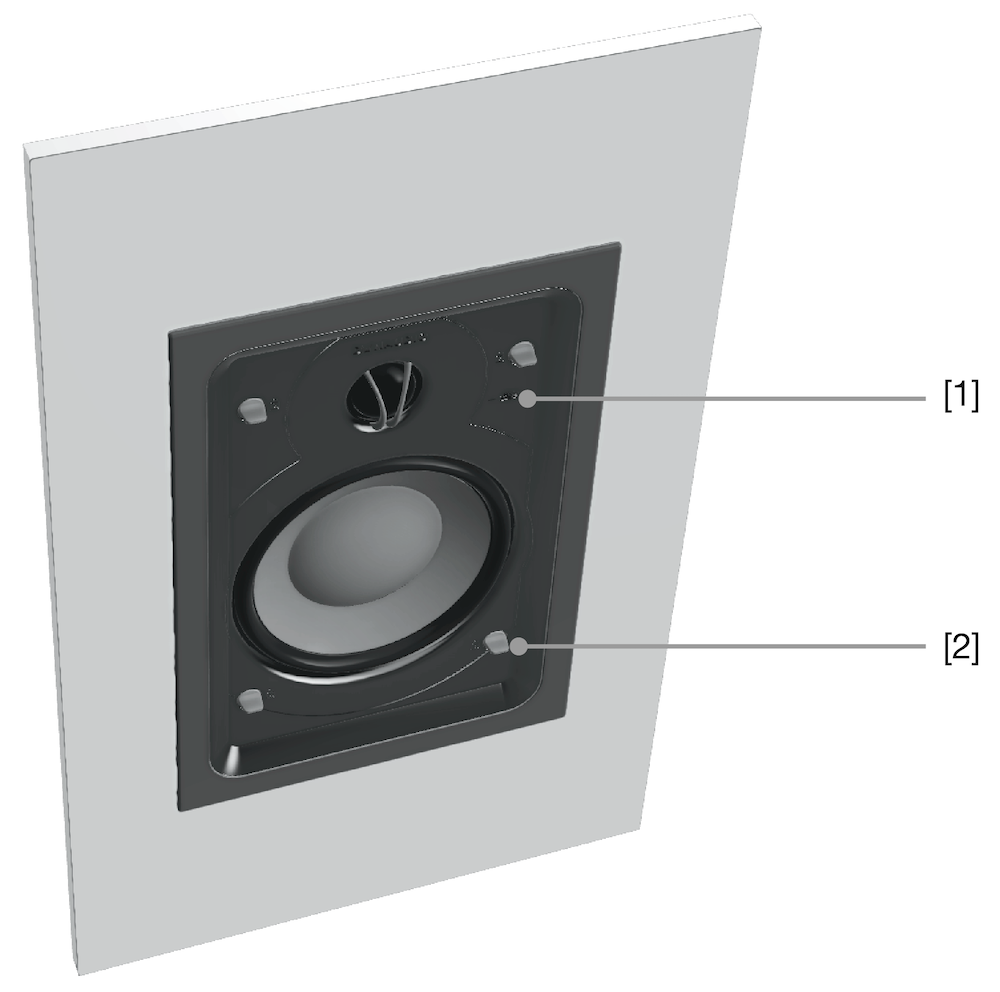

[1] 스위치를 사용해 트위터 레벨을 조정합니다.

[2] 누르면 딸깍 소리가 납니다. 네 가지 위치가 있습니다. 시계 방향으로 돌리면 잠깁니다. 시계 반대 방향으로 돌리면 풀립니다.

기술 규격

S4-C65

S4-DVC65

S4-C80

S4-W65

S4-W80
