Instrucciones importantes de seguridad
- Lea estas instrucciones.
- Conserve estas instrucciones.
- Preste atención a todos los avisos.
- Siga todo lo indicado en las instrucciones.
- No utilice este aparato cerca del agua.
- Limpie este aparato solo con un trapo seco.
- No bloquee ninguna de las aberturas de ventilación. Instale este aparato de acuerdo con las instrucciones del fabricante.
- No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos o cualquier otro aparato (incluyendo amplificadores) que produzca calor.
- No anule el sistema de seguridad que supone un enchufe de corriente polarizado o con toma de tierra.
Sólo Estados Unidos y Canadá: Un enchufe polarizado tiene dos bornes de distinta anchura. Uno con toma de tierra tiene dos bornes iguales y una lámina para la conexión a tierra. El borne ancho del primer tipo de enchufe y la lámina del otro se incluyen para su seguridad. - Si el enchufe que se incluye con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.
- Coloque el cable de corriente de forma que no pueda quedar aplastado o retorcido, especialmente allí donde estén los conectores, receptáculos y en el punto en que el cable sale del aparato.
- Utilice solo accesorios/complementos que hayan sido especificados por el fabricante.
- Desconecte de la corriente este aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.
- Consulte cualquier posible avería al servicio técnico oficial. Este aparato deberá ser revisado cuando se haya dañado de alguna forma, como por ejemplo si el cable de corriente o el enchufe se ha roto, si se ha derramado cualquier líquido o se ha introducido un objeto dentro de la unidad, si el aparato ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si se ha caído al suelo.
PRECAUCIÓN
- Para reducir el riesgo de incendios o descargas eléctricas, no permita que este aparato quede expuesto a la lluvia o humedad y no coloque objetos que contengan líquidos, como un jarrón, encima de este aparato.
- Para desconectar completamente este equipo de la corriente, extraiga la toma del cable de alimentación del receptáculo.
- Coloque el enchufe del cable de alimentación de forma que pueda acceder fácilmente a él.
Fuente de alimentación
¡RIESGO DE DESCARGA ELÉCTRICA! ¡NO ABRIR!
Mientras está enchufada, existen voltajes eléctricos peligrosos dentro de la carcasa de la fuente de alimentación incluida con el Xeo.
- Para reducir el riesgo de descargas eléctricas, no quite la tapa trasera y no permita que este aparato quede expuesto a la lluvia o la humedad. Dentro de este aparato no hay ninguna pieza susceptible de ser reparada por el propio usuario.
- Consulte cualquier posible reparación con el servicio técnico oficial.
- Asegúrese de que la carcasa no esté dañada. Sustituya la fuente de alimentación por una nueva si ha sido dañada.
Pila del mando a distancia
PRECAUCIÓN
Riesgo de explosión
Peligro de explosión si la pila no es sustituida correctamente.
- Sustitúyala solo por otra del mismo tipo o equivalente.
PRECAUCIÓN
Riesgo de quemaduras químicas
- En caso de ingestión accidental de la pila de botón, esta puede provocar graves quemaduras internas tan solo 2 horas después, pudiendo provocar hasta la muerte.
- Si piensa que ha podido tragarse la pila o que puede estar en el interior del cuerpo, acuda inmediatamente a urgencias.
Información legal
- Todos los productos Apple son marcas comerciales de Apple Inc.
- Todos los productos Sony son marcas comerciales de Sony Electronics Inc. Todos los productos Sonos son marcas comerciales de Sonos Inc.
- La palabra y los logotipos de Bluetooth son marcas registradas propiedad de Bluetooth SIG, Inc.
- Todos los productos Google son marcas comerciales de Google Inc.
- El resto de marcas y nombres comerciales son propiedad de sus respectivos propietarios.
Introducción
Gracias por elegir un Dynaudio Xeo.
El Xeo combina la tecnología inalámbrica más moderna con una impresionante calidad de sonido, haciendo que la escucha de una señal musical sea cómoda y fácil.
En las páginas siguientes encontrará información importante acerca de cómo conectar y utilizar el sistema para asegurar un funcionamiento perfecto y la mejor calidad de sonido posible.
¡Esperamos que disfrute escuchando su música preferida!
Acerca de este producto
El sistema Xeo está formado por varios componentes de alta calidad combinados de forma óptima. Una vez combinados, estos componentes son capaces de cubrir las necesidades más exigentes de un sistema inalámbrico multi-sala y multifuente.
Puede usar el sistema Xeo con cualquier dispositivo de reproducción musical: ordenador, teléfono móvil, reproductor personal, sistema de video, dock, reproductor de red, reproductor de CD, cliente streaming, TV, sistema de audio Hi-Fi… lo que sea.
La música de su ordenador suena genial.
Los videos de internet suenan genial.
Incluso su smartphone suena genial. Por fin.
Consulte «El sistema Xeo» para más información sobre los componentes y las posibilidades de combinación del Xeo.
Acerca de este manual
Este manual describe todos los componentes Xeo disponibles. Es posible que solo algunas de estas descripciones le resulten importantes para su caso concreto, dependiendo de la configuración de su sistema.
Es posible que futuras mejoras y ampliación de funciones de este aparato hagan necesaria una actualización del manual.
Puede acceder a la última versión de este manual en la web www.dynaudio.com/support/
Desembalaje
Una vez desembalado, asegúrese de que el sistema está completo y compruebe cualquier posible daño durante el transporte en el equipo y en los accesorios. Si observa cualquier tipo de daño en el embalaje, es probable que alguna de las unidades haya resultado dañada durante el transporte. No ponga en marcha un aparato si ha resultado dañado. Si falta alguno de los componentes o si el sistema está dañado, póngase en contacto con su distribuidor Dynaudio Xeo. Puede encontrar las direcciones de contacto de los distribuidores oficiales en internet en la web www.dynaudio.com.
Material del embalaje
Este embalaje ha sido diseñado para que pueda ser reutilizado siempre y cuando no haya resultado dañado durante el transporte. Conserve el material de embalaje original para utilizarlo en futuros transportes.
Eliminación
Eliminación de equipos eléctricos y electrónicos usados (aplicable en países europeos con sistemas de reciclaje y eliminación independientes para este tipo de aparatos).
La presencia de este símbolo en el producto o en su embalaje indica que el producto no puede ser tratado como un residuo orgánico o doméstico. Deberá llevarlo al punto limpio correspondiente para el reciclaje de todos sus componentes eléctricos y electrónicos. Al asegurarse de eliminar este producto de la forma correcta, estará ayudando a evitar posibles consecuencias negativas en el medio ambiente y en la salud. El reciclaje de los materiales ayuda a conservar los recursos naturales. Para recibir información más detallada sobre el reciclado de este producto, póngase en contacto con su Ayuntamiento o administración local, con el punto limpio más próximo o con el comercio en el que haya adquirido el producto.
Elementos incluidos
Xeo Hub / Dynaudio Connect - Elementos incluidos
- 1 Xeo Hub o Dynaudio Connect
- 1 fuente de alimentación Xeo (versión específica para cada país), Hub: micro USB, Connect: clavija DC
- 1 cable stereo analógico (clavija 3.5 mm - 3.5 mm, longitud: 1,5 m)
- 1 cable stereo analógico (RCA – RCA; longitud: 1,5 m)
- 1 cable digital óptico (Toslink – Toslink; longitud: 1,5 m)
- 1 cable USB (Hub: USB - mini USB, Connect: USB - micro USB, longitud: 1,5 m)
- 1 Manual de puesta en marcha del Xeo (guía de instalación rápida; no mostrado aquí)
Xeo Extender - Elementos incluidos
- 1 Xeo Extender
- 1 fuente de alimentación Xeo con cable micro USB (versión específica para cada país)
- 1 Manual de puesta en marcha del Xeo (guía de instalación rápida; no mostrado aquí)
Xeo Link – Elementos incluidos
- 1 Xeo Link
- 1 fuente de alimentación Xeo con cable micro USB (versión específica para cada país)
- 1 cable stereo analógico (RCA – RCA; longitud: 1,5 m)
- 1 cable digital óptico (Toslink – Toslink; longitud: 1,5 m)
- 1 Manual de puesta en marcha del Xeo (guía de instalación rápida; no mostrado aquí)
Componentes del sistema Xeo
Xeo Hub
El Xeo Hub es el centro de control para el sistema Xeo. Puede conectarles diversas fuentes de señal como sintonizadores, receptores, reproductores de CD, TV, clientes de streaming, reproductores de red, reproductores de MP3 u ordenadores. Las señales se envían vía radio desde el Hub a los altavoces (o Xeo Link) donde son reproducidas.
Dynaudio Connect
El Connect se basa en el Hub, comparte su formato y ofrece las mismas entradas de audio analógicas y digitales, incluida una entrada USB para ordenadores, a la vez que incluye integración Wi-Fi para red doméstica, conectividad Bluetooth para transmisión desde dispositivos móviles como smartphones y compatibilidad 24/192 en las entradas de audio ópticas y coaxiales digitales.

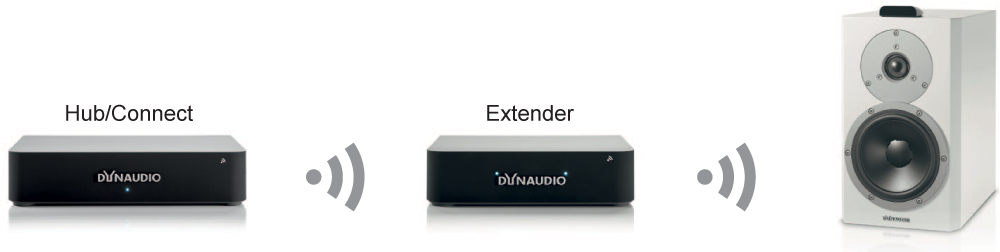

Xeo Extender
El Xeo Extender amplía el rango de recepción del Hub/Connect. Como resultado de ello, los altavoces Xeo o el Link pueden ser controlados lejos del Hub/Connect.

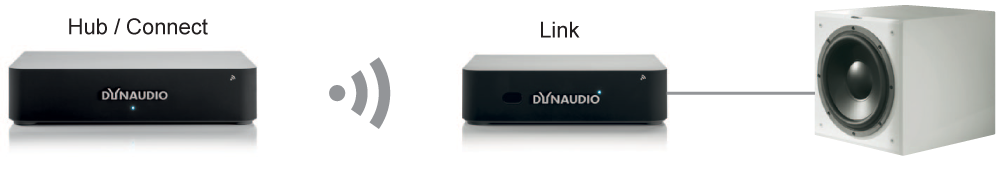

Xeo Link
El Xeo Link recibe señales inalámbricas procedentes de un Xeo Hub/Connect o Extender y emite señales analógicas y digitales a través de sus conectores. Esto le permite conectar al sistema Xeo subwoofers activos, altavoces activos y otros componentes.
Mando a distancia Xeo
Puede usar el mando a distancia Xeo para encender y apagar los altavoces, cambiar el volumen y elegir un Hub/Connect y sus fuentes de señal conectadas.
Altavoces Xeo
Los altavoces activos Xeo reciben las señales inalámbricas del Hub/Connect y las reproducen con una calidad de sonido óptima. Todos los altavoces disponen de un amplificador integrado y pueden ser controlados con el mando a distancia Xeo. Estos altavoces Incluyen pilotos que indican el estado operativo del sistema, así como controles en el recinto con los que se puede apagar/encender el sistema o subir/bajar el volumen sin tener que utilizar el mando.
Ejemplos de combinación del sistema Xeo
A continuación puede ver distintos ejemplos de combinaciones de componentes Xeo. El alto nivel de flexibilidad del sistema Xeo le permite incluso más variantes. Pregunte a su distribuidor Dynaudio para encontrar la solución perfecta para sus necesidades.

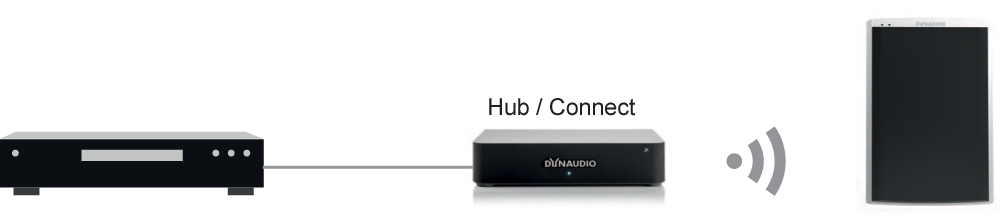

Con Hub o Connect
Fuentes audio analógicas/digitales + Hub o Connect + altavoz Xeo

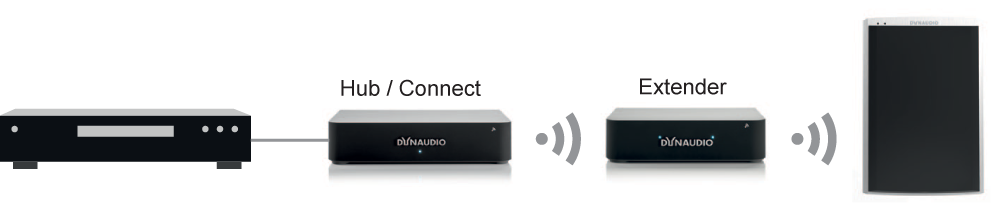

Para rango ampliado
Fuentes audio analógicas/digitales + Hub o Connect + Extender + altavoz Xeo
Para altavoces adicionales:
Fuentes audio analógicas/digitales
Hub o Connect + otro altavoz Xeo
Link + componente activo (p.e. subwoofer activo, altavoces activos o etapa de potencia y altavoces pasivos)
Nota
El Extender y el Link también pueden ser combinados.
Conexión y funcionamiento
En este apartado describimos las conexiones y los elementos de control para los componentes Xeo. Póngase en contacto con su distribuidor Dynaudio Xeo si tiene algún problema con la conexión y la puesta en marcha. Puede encontrar la dirección de los distintos distribuidores en www.dynaudio.com.
Mando a distancia
Puede usar el mando a distancia Xeo para encender y apagar los altavoces, cambiar el volumen y elegir un Hub/Connect y sus fuentes de señal conectadas. Las órdenes de este control siempre se aplicarán a ambos altavoces.
MUTE
Anulación de la salida de los altavoces
Pulse
para anular o reactivar la salida de los altavoces.
Fijación del volumen
Pulse durante al menos 2 segundos para ajustar un volumen alto para los altavoces (vea los manuales de instrucciones de los altavoces Xeo).
ON/OFF
Encendido/apagado del altavoz
- Pulse
para encender los altavoces. - Pulse
para activar el modo de espera o standby. Pulse durante al menos 5 segundos para poner los altavoces en el modo de reposo o sleep.
Reset
- Pulse durante al menos 5 segundos para reiniciar los altavoces y hacer que vuelvan a los ajustes de fábrica.
VOLUME
Control de volumen
- Pulse
o
para subir o bajar el nivel de volumen.
INPUT 1/2/3/4
Fuente de señal
- Pulse para elegir una fuente de señal.
HUB A/B/C
Selección del Hub/Connect
- Pulse para elegir uno de los tres posibles Hubs/Connects A, B o C.
Xeo Hub
Conexiones y elementos de control
Placa frontal
Estado operativo
: Conexión a un altavoz, Extender o Link
: Buscando una conexión
: Sin conexión
Panel posterior – entradas
Aux in
Entrada para un cable con conector stereo (3.5 mm stereo)
Conecte aquí dispositivos que tengan una salida para el conector stereo.
Line in
Entrada para un cable con conector RCA
Conecte aquí dispositivos que tengan una salida para el conector RCA.
Nota
Si tiene un dispositivo conectado en paralelo en la entrada auxiliar, solo se reproducirá ese dispositivo.
Optical In
Entrada para cable digital óptico (Toslink)
Conecte aquí dispositivos que tengan una salida digital óptica.
Coax In
Entrada para cable digital eléctrico (coaxial)
Conecte aquí dispositivos que tengan una salida digital eléctrica.
USB In
Entrada para cable USB
Conecte aquí la salida USB de su ordenador. El Hub actuará entonces como una tarjeta de sonido.
Panel trasero - otras conexiones y elementos de control
Ethernet
Conexión de red
Pensado para su uso en el futuro.
Id
Canal de transmisión
Si asigna un ID, podrá elegir el Hub que quiera de entre varios usando el control remoto.
Además, cada ID tiene su propio canal de transmisión: A = 2.4 GHz, B = 5.2 GHz, C = 5.8 GHz. Si la calidad de la transmisión es deficiente o si se produce un corte causado por otros sistemas de radio, el cambio a un canal diferente puede mejorar la situación.
Alimentación
Conexión para la fuente de alimentación.
Conecte aquí la fuente de alimentación que viene con su Xeo.
¡No utilice ninguna otra fuente de alimentación diferente!
Conexión
- Conecte el Hub a la corriente usando la conexión POWER y la fuente de alimentación Xeo. ¡No utilice ninguna otra fuente de alimentación diferente!
Nota
Si conecta el Xeo Hub mediante un cable USB a una ordenador (que esté encendido), no necesitará conexión a la red adicional.
- Conecte su fuente de señal a la entrada adecuada del Hub.
Para ver una selección de fuentes de señal y opciones para la conexión al Hub o Connect, consulte la sección “Opciones de conexión para Hub/Connect”.
Dynaudio Connect
Conexiones y elementos de control
Placa frontal
Bluetooth (1)
: No conectado
: Conectado
: Modo de sincronización o emparejamiento
Estado operativo (2)
: Conexión a un altavoz, Extender o Link
: Buscando una conexión
: Sin conexión
WiFi (3)
: No conectado
: Conectado
: Modo de punto de acceso
: Arranque WiFi / modo WPS (durante 1 minuto)
Panel posterior – entradas
Aux in
Entrada para cable con conector stereo (3.5 mm stereo)
Conecte aquí dispositivos que tengan una salida para el conector stereo.
Line in
Entrada para un cable con conector RCA
Conecte aquí dispositivos que tengan una salida para el conector RCA.
Nota
Si tiene un dispositivo conectado en paralelo en la entrada auxiliar, solo se reproducirá ese dispositivo.
Optical In
Entrada para cable digital óptico (Toslink)
Conecte aquí dispositivos que tengan una salida digital óptica.
Coax In
Entrada para cable digital eléctrico (coaxial)
Conecte aquí dispositivos que tengan una salida digital eléctrica.
USB In
Entrada para cable USB
Conecte aquí la salida USB de su ordenador. El Connect actuará entonces como una tarjeta de sonido.
Panel trasero - otras conexiones y elementos de control
Configuración Bluetooth
Tecla para configuración Bluetooth
Púlsela para poner en marcha la configuración de Bluetooth (consulte la sección “Configuración de Bluetooth”).
Configuración WiFi
Tecla para la configuración WiFi
Pulse para poner en marcha la configuración WiFi (consulte la sección “Configuración WiFi”).
Id
Canal de transmisión
Si asigna un ID, podrá elegir el Hub que quiera de entre varios usando el control remoto.
Además, cada ID tiene su propio canal de transmisión: A = 2.4 GHz, B = 5.2 GHz, C = 5.8 GHz. Si la calidad de la transmisión es deficiente o si se produce un corte causado por otros sistemas de radio, el cambio a un canal diferente puede mejorar la situación.
Service
Conector USB para mantenimiento
Sólo para posibles mantenimientos.
Alimentación
Conexión para la fuente de alimentación.
Conecte aquí la fuente de alimentación que viene con su Xeo.
¡No utilice ninguna otra fuente de alimentación diferente!
Configuración básica
- En la parte inferior de la carcasa, ajuste el modo de transmisión del Connect.
High Resolution: La resolución queda ajustada a 24 bits / 96 kHz. En este modo solo se puede usar una zona.
Multiroom: La resolución queda ajustada a 16 bits / 48 kHz. En este modo, puede usar hasta tres zonas.
Coloque el interruptor de identificación (ID) del panel trasero en A, B o C.
Nota
Los altavoces Xeo 4 y Xeo 6 no admiten la transmisión de alta resolución. Los altavoces Focus XD necesitarán la última actualización de firmware para admitir una transmisión a 24 Bits / 96 kHz.
Cuando cambie el modo de transmisión del Dynaudio Connect, deberá reiniciar los altavoces apagándolos de la corriente para que se active el nuevo modo de transmisión. También puede realizar el reinicio manteniendo pulsado el botón A, B o C en el control remoto.
Conexión
- Conecte su fuente de señal a la entrada adecuada del Connect.
- Para ver una selección de fuentes de señal y opciones para la conexión al Connect, consulte la sección “Opciones de conexión para Hub/Connect”.
- Conecte el Connect a la corriente usando la conexión POWER y la fuente de alimentación Xeo. ¡No utilice ninguna otra fuente de alimentación diferente!
- Conecte la alimentación a sus altavoces y enciéndalos.
- Elija A, B o C en su control remoto. Asegúrese de que coincida con su configuración en el Connect, ya sea A, B o C.
- Elija la entrada 1 - 4 en el control remoto.
Configuración Bluetooth
Deberá sincronizar (emparejar) las unidades cuando use un dispositivo Bluetooth por primera vez. Después de una sincronización correcta, podrá usar fácilmente el dispositivo Bluetooth como una fuente audio.
Sincronización de un dispositivo
- Pulse Bluetooth Setup en el panel trasero.
- Antes de que transcurra un minuto acepte la sincronización en su otro dispositivo.
- A partir de ese momento, simplemente elija la conexión A, B o C deseada en la lista de dispositivos Bluetooth.
Configuración WiFi
La configuración WiFi es necesaria la primera vez que utilice una conexión WiFi.
Cómo configurar WiFi
- Mantenga pulsado el botón de configuración WiFi durante 3 segundos.
El Connect aparecerá ahora disponible desde un dispositivo externo.
El piloto WiFi (3) del panel frontal (consulte la sección “Panel frontal”) empezará a parpadear lentamente. - Localice el Dynaudio Connect en su lista de dispositivos WiFi y conéctese a él.
- Teclee http://192.168.1.1 en la ventana de dirección de su navegador de internet y siga el asistente de configuración para conectarse a su red doméstica.
- A partir de ese momento, simplemente elija Dynaudio Connect A, B o C en la lista de dispositivos Bluetooth (si no se ha conectado automáticamente) y elija el botón 4 en su control remoto para la reproducción a través de WiFi y transmisión streaming desde DLNA.
Xeo Extender
Conexiones y elementos de control
Placa frontal
Estado de recepción (1)
: Conectado a un Hub/Connect
: Sin conexión posible
Estado de transmisión (2)
: Conectado a un altavoz o Link
: Sin conexión posible
Error de identificación (1 + 2)
: Ha sido elegido el mismo ID para el Hub Id In y el Extender Id Out. Esto no está permitido.
Panel trasero
Extender Id Out
ID de transmisión al altavoz
Elija un ID. Elija la misma identificación en el altavoz.
Hub Id In
ID de recepción del Hub/Connect
Elija el mismo ID que el del Hub/Connect que suministra la señal.
Alimentación
Conexión para la fuente de alimentación.
Conecte aquí la fuente de alimentación que viene con su Xeo.
¡No utilice ninguna otra fuente de alimentación diferente!
Nota
¡El Extender ID Out y Hub ID In no deben ser idénticos!
Conexión
- Conecte la entrada de corriente del aparato a la salida de corriente alterna por medio del adaptador Xeo.
¡No utilice ninguna otra fuente de alimentación diferente! - Elija el mismo ID en el Hub/Connect y el Extender para el Hub Id In. Por ejemplo: Hub/Connect: Id = B → Extender: Hub Id In = B.
- Elija cualquier (otro) ID en el Extender para el Extender Id Out. No debe ser el mismo valor que el del Hub Id In. Por ejemplo: Extender ID Out = C
Nota
También pueden usar dos Extender en secuencia. Elija, por ejemplo, los siguientes ajustes de ID:
- Hub: Id = A → Extender 1: Hub Id In = A
- Extender Id Out = B → Extender 2: Hub Id In = B.
- Extender Id Out = C
Solo puede implementar un Extender si usa dos Hub/Connect. Elija, por ejemplo, los siguientes ajustes de ID:
Hub/Connect 1: Id = A
Hub/Connect 2: Id = B → Extender: Hub Id In = B.
Extender Id Out = C
Xeo Link
Conexiones y elementos de control
Placa frontal
Estado operativo
: Es reproducida una señal audio
: Conexión pero sin señal audio
: Sin conexión a un Hub/Connect o Extender,
: Modo de espera o standby
Panel trasero
Coaxial Out
Salida para cable digital eléctrico (coaxial)
Conecte aquí dispositivos que tengan una entrada digital eléctrica (coaxial).
Optical Out
Salida para cable digital óptico
Conecte aquí dispositivos que tengan una entrada digital óptica (Toslink).
Salida de línea
Salida para un cable con conector RCA
Conecte aquí dispositivos que tengan una entrada para conector RCA.
Zone
Zonas audio
Elija aquí la zona audio que quiera.
Alimentación
Conexión para la fuente de alimentación.
Conecte aquí la fuente de alimentación que viene con su Xeo.
¡No utilice ninguna otra fuente de alimentación diferente!
Conexión
- Conecte la entrada de corriente del aparato a la salida de corriente alterna por medio del adaptador Xeo.
¡No utilice ninguna otra fuente de alimentación diferente! - Elija una zona audio: Rojo, verde o azul.
Use una de las salidas para conectar el Xeo Link con uno de los componentes activos, por ejemplo. el subwoofer activo Dynaudio Sub 3. - Elija la fuente de señal deseada con el control remoto y controle el volumen.
Nota
Puede asignar el Xeo Link a una zona audio de la misma forma que con los altavoces Xeo 2, Xeo 4 y Xeo 6 y después controlarlo específicamente a través del control remoto.
Un altavoz Xeo también se puede usar en paralelo con el Xeo Link.
Puede conectar varios componentes activos al Xeo Link. La señal es emitida en paralelo en todas las salidas analógicas y digitales.
También puede usar el Xeo Link junto con el Xeo Extender. Los ajustes son idénticos para el uso del Xeo Extender y de un altavoz Xeo.
División en zonas audio
El Xeo Link (al igual que los altavoces Xeo) puede ser asignado a zonas audio por medio del selector Zone. Con ello, todos los componentes asignados a una misma zona podrán ser controlados a la vez desde el mando a distancia.
En la imagen aparece una posible configuración de zonas.
Averías
Por lo general las interrupciones, chasquidos y otras interferencias audibles durante la reproducción de música no suelen ser producidas por la transmisión radio del sistema Xeo. A menudo, son causas externas las que afectan a la calidad de la transmisión.
A continuación le indicamos una serie de consejos para mejorar la calidad de transmisión:
- Sitúe todos los emisores y receptores radio alejados unos de otros. Los dispositivos WLAN, receptores de radio y sistemas de radio pueden interferir entre sí si están demasiado cerca. Pruebe diferentes ubicaciones para cada dispositivo.
- Desactive la función de búsqueda automática en los dispositivos WLAN. Los dispositivos WLAN y otros sistemas de radio rastrean continuamente frecuencias disponibles y, por tanto, emiten señales que pueden perturbar a otros sistemas de radio. Por lo general, esta función de búsqueda automática puede ser desactivada.
- Obviamente, las señales de radio de la tecnología Xeo son capaces de atravesar paredes. No obstante, las paredes pueden estar hechas de materiales muy diversos, como tableros de madera, pladur, piedra o incluso acero. Asimismo, las paredes pueden contener complejos cableados eléctricos, de telefonía, televisión y radio, así como tuberías de agua, gas y otros conductos. Estos pueden desviar las señales de radio. Por este motivo, le recomendamos que pruebe diversas ubicaciones para el Xeo Hub, Extender y Link, y que de preferencia a la ruta de radio más directa entre los componentes Xeo.
- Algunos electrodomésticos (p. ej., microondas) generan campos electromagnéticos intensos que pueden causar perturbaciones en los sistemas de radio. No utilice este tipo de dispositivos cerca de los componentes Xeo.
Puede solicitar en cualquier momento ayuda a su distribuidor de Dynaudio Xeo.
También puede consultar la sección de preguntas frecuentes (FAQ) en www.dynaudio.com/support o ponerse en contacto con el equipo de soporte técnico.
Especificaciones técnicas
Dynaudio Connect
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencias de señal | A: 5.2 Ghz (Low) B: 5.2 Ghz (High) C: 5.8 Ghz (si está disponible) |
| Velocidad de muestreo para entradas digitales | hasta 24 bits/96 kHz |
| Voltaje de entrada (típico) | RCA: 2 Vrms Clavija mini: 1 Vrms |
| Impedancia de entrada | RCA: 11.4 kΩ Clavija mini: 8.2 kΩ |
| Suministro de alimentación (adaptador) | 100 – 240 V, 5 V, 2 A |
| Consumo (máximo / mínimo) | 7 W / 4.5 W |
| Peso | 0.2 kg 0.44 libras |
| Dimensiones (L x A x P) | 140 x 32 x 105 mm / 5.5 x 1.3 x 4.1” |
| Entradas | Analógicas: Clavija mini + RCA Digital óptica: Toslink Digital coaxial: RCA (75 Ohmios) USB: Mini |
| Salidas | – |
| Alimentación | Conector de alimentación coaxial |
| Otros | Mantenimiento: Micro USB |
Xeo Hub
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencias de señal | A: 5.2 Ghz (Low) B: 5.2 Ghz (High) C: 5.8 Ghz (si está disponible) |
| Velocidad de muestreo para entradas digitales | 16 bits/48 kHz |
| Voltaje de entrada (típico) | RCA: 2 Vrms Clavija mini: 1 Vrms |
| Impedancia de entrada | RCA: 11.4 kΩ Clavija mini: 8.2 kΩ |
| Suministro de alimentación (adaptador) | 100 – 240 V, 5 V, 1 A |
| Consumo (máximo / mínimo) | 3 W / 2.5 W |
| Peso | 0.2 kg 0.44 libras |
| Dimensiones (L x A x P) | 140 x 32 x 105 mm / 5.5 x 1.3 x 4.1” |
| Entradas | Analógicas: Clavija mini + RCA Digital óptica: Toslink Digital coaxial: RCA (75 Ohmios) USB: Mini |
| Salidas | – |
| Alimentación | Micro USB |
| Otros | Ethernet: RJ-45 |
Xeo Extender
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencias de señal | A: 5.2 Ghz (Low) B: 5.2 Ghz (High) C: 5.8 Ghz (si está disponible) |
| Velocidad de muestreo para entradas digitales hasta 24 bits/96 kHz | – |
| Voltaje de entrada (típico) | – |
| Impedancia de entrada | – |
| Suministro de alimentación (adaptador) | 100 – 240 V, 5 V, 1 A |
| Consumo (máximo / mínimo) | 5 W / 4 W |
| Peso | 0.16 kg 0.35 libras |
| Dimensiones (L x A x P) | 120 x 32 x 90 mm / 4.7 x 1.3 x 3.5” |
| Entradas | – |
| Salidas | – |
| Alimentación | Micro USB |
| Otros | – |
Xeo Link
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencias de señal | A: 5.2 Ghz (Low) B: 5.2 Ghz (High) C: 5.8 Ghz (si está disponible) |
| Velocidad de muestreo para entradas digitales | – |
| Voltaje de entrada (típico) | – |
| Impedancia de entrada | – |
| Suministro de alimentación (adaptador) | 100 – 240 V, 5 V, 1 A |
| Consumo (máximo / mínimo) | 2.5 W / 2 W |
| Peso | 0.16 kg 0.35 libras |
| Dimensiones (L x A x P) | 120 x 32 x 90 mm / 4.7 x 1.3 x 3.5” |
| Entradas | – |
| Salidas | Analógicas: RCA Digital coaxial: RCA Digital óptica: Toslink |
| Alimentación | Micro USB |
| Otros | – |
Anexo
Opciones de conexión para el Hub/Connect
Aquí abajo encontrará una selección de fuentes de señal y opciones de conexión para el Xeo Hub o Connect.
Fuente de señal: Notebook, Mac™, PC Windows
Salida de fuente de señal: USB*
Entrada de Xeo Hub: 4: Entrada USB
Cable desde la fuente al Hub: USB - mini USB
Nota
El Hub actúa como una tarjeta de sonido.
Fuente de señal: Notebook, Mac™, PC Windows
Salida de fuente de señal: Óptica
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Toslink – Toslink
Fuente de señal: Notebook, Mac™, PC Windows
Salida de fuente de señal: Salida de línea
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Fuente de señal: Notebook, Mac™, PC Windows
Salida de fuente de señal: Auriculares
Entrada de Xeo Hub: 1: Entrada auxiliar
Cable desde la fuente al Hub: Clavija mini 3,5 mm – 3,5 mm
Fuente de señal: Smartphone, otros dispositivos portátiles
Salida de fuente de señal: Auriculares
Entrada de Xeo Hub: 1: Entrada auxiliar
Cable desde la fuente al Hub: Clavija mini 3,5 mm – 3,5 mm
Fuente de señal: Astell&Kern
Salida de fuente de señal: Auriculares
Entrada de Xeo Hub: 1: Entrada auxiliar
Cable desde la fuente al Hub: Clavija mini 3,5 mm – 3,5 mm
Fuente de señal: Astell&Kern
Salida de fuente de señal: Óptica
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Toslink – Toslink
Fuente de señal: Reproductor de discos
Salida de fuente de señal: Clavija
Entrada de Xeo Hub: 1: Entrada auxiliar
Cable desde la fuente al Hub: Clavija mini 3,5 mm – 3,5 mm
Fuente de señal: Dock, cliente de red, Sonos, Bluesound, etc.
Salida de fuente de señal: Salida de línea
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Fuente de señal: Dock, cliente de red, Sonos, Bluesound, etc.
Salida de fuente de señal: Óptica*
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Toslink – Toslink
Nota
Si está disponible
Fuente de señal: Google Chromecast Audio
Salida de fuente de señal: Salida de línea
Entrada de Xeo Hub: Entrada auxiliar
Cable desde la fuente al Hub: Clavija 3,5 mm – 3,5 mm
Notas: Elija una variante.
Fuente de señal: Google Chromecast Audio
Salida de fuente de señal: Óptica
Entrada de Xeo Hub: Entrada óptica
Cable desde la fuente al Hub: Mini Toslink – Toslink
Notas: Elija una variante.
Fuente de señal: Apple AirPort Express
Salida de fuente de señal: Óptica
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Mini Toslink – Toslink
Fuente de señal: Apple TV*
Salida de fuente de señal: Óptica
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Toslink – Toslink
Nota
Hasta 3ª generación
Fuente de señal: Disco duro, reproductor de red, reproductor de CD
Salida de fuente de señal: Salida de línea
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Nota
Si está disponible
Fuente de señal: Disco duro, reproductor de red, reproductor de CD
Salida de fuente de señal: Óptica*
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Toslink – Toslink
Nota
Si está disponible
Fuente de señal: Disco duro, reproductor de red, reproductor de CD
Salida de fuente de señal: Eléctrico*
Entrada de Xeo Hub: 3: Entrada coaxial
Cable desde la fuente al Hub: Coaxial - coaxial
Fuente de señal: Radio analógica, radio digital
Salida de fuente de señal: Salida de línea
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Fuente de señal: Radio analógica, radio digital
Salida de fuente de señal: Óptica*
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Toslink – Toslink
Nota
Si está disponible
Fuente de señal: Tocadiscos analógico
Salida de fuente de señal: Salida de línea*
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Nota
En preamplificador de giradiscos
Fuente de señal: TV
Salida de fuente de señal: Auriculares
Entrada de Xeo Hub: 1: Entrada auxiliar
Cable desde la fuente al Hub: Clavija mini 3,5 mm – 3,5 mm
Notas: Elija una variante.
Fuente de señal: TV
Salida de fuente de señal: Salida de línea
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Notas: Elija una variante.
Fuente de señal: TV
Salida de fuente de señal: Óptica*
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Toslink – Toslink
Nota
Si está disponible
Fuente de señal: Preamplificador stereo
Salida de fuente de señal: Salida de previo, salida principal
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Fuente de señal: Etapa de potencia stereo
Salida de fuente de señal: Salida de pletina
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Fuente de señal: Etapa de potencia stereo
Salida de fuente de señal: Salida de previo, salida principal*
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Nota
Desconecte la conexión en puente.
Fuente de señal: Etapa de potencia stereo
Salida de fuente de señal: Segunda salida de previo
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Fuente de señal: Subwoofer
Salida de fuente de señal: Salida analógica
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Fuente de señal: Receptor AV, procesador AV
Salida de fuente de señal: Óptica
Entrada de Xeo Hub: 2: Entrada óptica
Cable desde la fuente al Hub: Toslink – Toslink
Fuente de señal: Receptor AV, procesador AV
Salida de fuente de señal: Salida de previo, salida principal
Entrada de Xeo Hub: 1: Entrada de línea
Cable desde la fuente al Hub: RCA – RCA
Declaración de conformidad – sólo UE
Por la presente, Dynaudio A/S declara que los productos Xeo Hub, Xeo Extender, Xeo Link y Dynaudio Connect cumplen con las directivas siguientes:
- 2001/95/EF (seguridad general de los productos)
- 2004/108/EF (EMC)
- 1999/5/EC (R&TTE)
- 2011/65/EU (ROHS)
Esta Declaración de conformidad está disponible en Internet enwww.dynaudio.com/support/.
Recordatorio (Sólo Estados Unidos y Canadá)
Un enchufe polarizado tiene dos bornes de distinta anchura. Uno con toma de tierra tiene dos bornes iguales y una lámina para la conexión a tierra. El borne ancho del primer tipo de enchufe y la lámina del otro se incluyen para su seguridad. Si el enchufe que se incluye con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.
Este dispositivo cumple con la sección 15 de las Reglas FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede producir interferencias molestas, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo aquellas que puedan provocar un funcionamiento no deseado.
Cet appareil est conforme à la section 15 des réglementations de Ia FCC. Le fonctionnement de l’appareil est sujet aux deux conditions suivantes: (1) cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit tolérer les interférences reçues, y compris celles qui risquent de provoquer un fonctionnement indésirable.
Se ha verificado que este aparato cumple con los límites establecidos para las unidades digitales de clase B, de acuerdo a lo indicado en la sección 15 de las normas FCC. Esos límites han sido diseñados para ofrecer una protección razonable contra las interferencias molestas en una instalación no profesional. Este aparato genera, usa y puede irradiar energía de radiofrecuencias y, si no es instalado y usado de acuerdo a este manual de instrucciones, puede producir interferencias molestas en las comunicaciones de radio. No obstante, tampoco hay garantías de que no se produzcan ese tipo de interferencias en una instalación concreta. Si este aparato produce interferencias molestas en la recepción de la radio o TV (lo que puede determinar encendiendo y apagando el aparato), el usuario será el responsable de tratar de corregirlas usando una o más de las siguientes medidas.
- Reorientar o reubicar la antena receptora.
- Aumentar la separación entre este aparato y el receptor.
- Conectar este aparato a una salida de corriente o regleta diferente a la que esté conectado el receptor.
- Consultar a su distribuidor o a un técnico especialista en radio/TV para que le indiquen más pasos a seguir.
Tenga en cuenta que cualquier cambio o modificación que no haya sido aprobada expresamente por el fabricante puede anular la autorización del usuario a seguir usando este aparato.
AVISO IC
Este dispositivo cumple con lo establecido en los standards industriales canadienses en cuanto a RSS sin licencia. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede producir interferencias molestas, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo aquellas que puedan provocar un funcionamiento no deseado.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Recordatorio MPE
Este equipo debe ser instalado y usado con una separación mínima de 20 cm entre el radiador y su cuerpo.
(i)
El dispositivo para funcionamiento en la banda de 5150 - 5250 MHz sólo debe ser usado en interiores de cara a reducir las posibles interferencias molestas a sistemas satélites móviles co-canal;
(ii)
La máxima ganancia de antena permitida para los dispositivos en las bandas 5250 - 5350 MHz y 5470 - 5725 MHz deberá cumplir con el límite e.i.r.p.; y
(ii1)
La máxima ganancia de antena permitida para los dispositivos en la banda de 5725 - 5825 MHz deberá cumplir con los límites e.i.r.p. especificados para el funcionamiento punto-a-punto y no punto-a-punto, según corresponda.
Cet équipement doit être installe et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.
(i)
Tout appareil destiné à la bande 5150 - 5250 MHz devra être exclusivemenl utilisé use a intérieur a fin de réduire les risques of pertuarbatians électromagnétiques gênantes sur les systémes de satellite dans un même channel.
(ii)
Les radars à forte puissance sont désignés comme les utilisateurs principaux (c’est-à-dire qu’ils sont prioritaires) des bandes 5250 - 5350 MHz
(iii)
5650 - 5850 MHz. IIs peuvent provoquer des perturbations electromagnetiques sur les appareils de type LELAN (réseau de communication local sans licence) ou les endommager.
