Wichtige Sicherheitshinweise

  1. Bitte lesen Sie diese Anweisungen.
  2. Bitte bewahren Sie diese Anweisungen auf.
  3. Beachten Sie alle Warnhinweise.
  4. Folgen Sie bitte allen Anweisungen.
  5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
  6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
  7. Die Belüftungsöffnungen des Gerätes dürfen nicht verdeckt werden. Folgen Sie bitte bei der Montage des Gerätes allen Anweisungen des Herstellers.
  8. Montieren Sie das Gerät nicht neben Hitzequellen wie Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Leistungsverstärkern), die Hitze abstrahlen.
  9. Nehmen Sie keine Veränderungen am Netzstecker dieses Gerätes vor. Ein polarisierter Stecker hat zwei Kontakte, von denen einer breiter ist als der andere. Ein geerdeter Stecker hat zwei Kontakte sowie einen dritten Erdungskontakt. Der breitere Kontakt beziehungsweise der Erdungskontakt dient Ihrer Sicherheit. Wenn der Stecker an dem mit diesem Gerät gelieferten Kabel nicht zur Steckdose am Einsatzort passt, lassen Sie die entsprechende Steckdose durch einen Elektriker ersetzen.
  10. Sichern Sie das Netzkabel gegen Einquetschen oder Abknicken, insbesondere am Gerät selbst sowie an dessen Netzstecker.
  11. Verwenden Sie nur vom Hersteller benannte Ergänzungen und Zubehörteile für dieses Gerät.
  12. Verwenden Sie nur die vom Hersteller als geeignet angegebenen oder zusammen mit dem Gerät verkauften Gestelle, Podeste, Halteklammern oder Unterbauten für dieses Gerät. Wenn Sie einen Rollwagen verwenden, achten Sie darauf, dass das Gerät beim Bewegen gegen Herunterfallen gesichert ist, um das Verletzungsrisiko zu minimieren.
  13. Trennen Sie das Gerät vom Stromnetz, wenn ein Gewitter aufkommt oder wenn Sie es voraussichtlich für längere Zeit nicht verwenden werden.
  14. Alle Wartungsarbeiten müssen von hierfür qualifizierten Servicemitarbeitern durchgeführt werden. Eine Wartung ist erforderlich, wenn das Gerät selbst oder dessen Netzkabel beschädigt wurde, Flüssigkeiten oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder starker Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß arbeitet oder es heruntergefallen ist.
  15. WARNUNG: Um die Gefahr eines Feuers oder eines elektrischen Schlages zu verringern, darf dieses Gerät nicht dort verwendet werden, wo es Regen oder Feuchtigkeit ausgesetzt ist. Stellen Sie außerdem keine mit Flüssigkeiten gefüllten Gegenstände – wie beispielsweise Vasen – auf diesem Gerät ab.
  16. Um das Gerät vollständig vom Stromnetz zu trennen, müssen Sie den Netzstecker des Gerätes aus der Steckdose ziehen.
  17. Der Netzstecker des Gerätes sollte jederzeit zugänglich sein.

WARNUNG

Stromschlaggefahr. Nicht öffnen.

Um die Gefahr eines elektrischen Schlages zu verringern, darf die Rückseite des Gerät nicht entfernt werden, und das Gerät darf nicht Regen oder starker Feuchtigkeit ausgesetzt werden. Es befinden sich keine vom Anwender zu wartenden Teile in diesem Gerät. Wartungsarbeiten müssen von hierfür qualifizierten Servicemitarbeitern durchgeführt werden.

Über diese Anleitung

Sicherheitszeichen

In dieser Bedienungsanleitung werden die folgenden Zeichen und Symbole verwendet.

Allgemeines Sicherheitszeichen

Ein Ausrufezeichen in einem gleichschenkligen Dreieck weist den Anwender auf wichtige Anweisungen zu Betrieb und Instandhaltung des Produkts in den begleitenden Unterlagen hin.

Gefährliche Spannung

Das Blitzsymbol in einem gleichschenkligen Dreieck weist den Anwender auf eine nicht isolierte und potenziell gefährliche Spannungsquelle im Gehäuse des Gerätes hin, die stark genug sein kann, um bei Anwendern einen Stromschlag auszulösen.

Signalwörter

ANMERKUNG

Weist in Kombination mit einem Sicherheitszeichen auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu einer Beschädigung des Gerätes führen kann.

ACHTUNG

Weist in Verbindung mit einem Sicherheitszeichen auf eine möglicherweise gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittleren Verletzungen oder einer Beschädigung des Gerätes führen kann.

WARNUNG

Weist in Kombination mit einem Sicherheitszeichen auf eine möglicherweise gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder schweren Verletzungen führen kann.

GEFAHR

Weist in Kombination mit einem Sicherheitszeichen auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder schweren Verletzungen führen kann.

Aufbau dieser Anleitung

Nach dieser Einleitung und einer Vorstellung der Hauptmerkmale des Sub 6 finden Sie in dieser Anleitung in drei Abschnitten alle Informationen zur Installation und Verwendung Ihres Dynaudio Sub 6:

Einleitung

Willkommen beim aktiven DSP-Subwoofer Dynaudio 18S. Der 18S ist ein hochwertiges und leistungsstarkes Produkt. Es lohnt sich, Einrichtung und Installation möglichst sorgfältig vorzunehmen. Daher möchten wir Sie bitten, sich etwas Zeit für die Lektüre dieser Anleitung zu nehmen, bevor Sie beginnen.

Den 18S kennenlernen

Der Dynaudio 18S ist ein aktiver, DSP-gesteuerter Subwoofer. Er dient dazu, im Zusammenspiel mit Fullrange-Monitoren beim Nearfield- und Midfield-Monitoring die Basswiedergabe zu verbessern.

Der 18S zeichnet sich durch eine geschlossene Gehäusekonstruktion und die gegenüber angeordneten 24-mm-Chassis an, die mechanische Vibrationen minimieren.

Die Anschlussmöglichkeiten umfassen symmetrische XLR- und unsymmetrische Stereoeingänge sowie Ausgangsbuchsen, an die Sie Aktivmonitore, eine Endstufe für passive Monitore oder einen zweiten Subwoofer anschließen können.

Der 18S ist mit Tiefpassfilter-Presets ausgestattet, die Einstellungen für verschiedene Dynaudio Monitormodelle umfassen; einem parametrischen Equalizer mit drei Frequenzbändern sowie einem optional aktivierbaren 80 Hz-Hochpass-Ausgangsfilter. Mit dem integrierten, einstellbaren Tiefpassfilter können Sie ihn an Hauptmonitore anderer Hersteller anpassen.

Die Konfiguration und Steuerung des 18S erfolgt über ein an der Rückwand montiertes Display und den zugehörigen Drehregler.

Auspacken

  1. Öffnen Sie den Karton auf der Oberseite und entnehmen Sie das mitgelieferte Zubehör. Entfernen Sie nicht den oberen Teil der Innenverpackung.
  2. Drehen Sie den Karton auf die Seite und drehen Sie ihn wieder, bis er auf dem Kopf steht.
  3. Sie können nun die Umverpackung abheben. Entfernen Sie den jetzt oben liegenden unteren Teil der Verpackung, sodass die Unterseite des Subwoofers frei liegt.
  4. Öffnen Sie die Plastikhülle und entfernen Sie diese von der Unterseite des Subwoofers.
  5. Drehen Sie den Subwoofer auf die Seite und dann noch einmal, so dass er auf seinen Füßen steht. Sie können dann die innere Verpackung und die Plastikhülle entfernen.

Überprüfen Sie nach dem Auspacken zunächst, ob alle Komponenten vorhanden sind. Prüfen Sie, ob der Subwoofer oder Zubehörteile Transportschäden aufweisen. Transportschäden sind zu erwarten, wenn die Verpackung deutliche Schäden aufweist. Versuchen Sie nicht, einen beschädigten Subwoofer in Betrieb zu nehmen. Wenn der Verpackungsinhalt unvollständig oder beschädigt ist, wenden Sie sich bitte an Ihren Dynaudio Fachhändler oder den Vertrieb in Ihrer Region. Vertriebsadressen finden Sie unter: www.dynaudio.com.

Verpackungsmaterial

Die Verpackung wurde so konzipiert, dass sie wiederverwendet werden kann (insofern sie beim Ersttransport nicht beschädigt war). Bewahren Sie die Verpackung auf und verwenden Sie diese, wenn Sie das Gerät später wieder transportieren müssen.

Hinweis

Der 18S ist schwer und sollte am besten von zwei Personen gemeinsam in der Nähe des geplanten Aufstellungsortes ausgepackt werden.

Entsorgung

Entsorgung von elektrischen und elektronischen Geräten (anzuwenden in europäischen Ländern mit einem separaten Sammelsystem für solche Geräte).

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass das Produkt nicht als Hausmüll entsorgt werden darf. Stattdessen muss es zur Entsorgung bei der jeweiligen Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden. Das Recycling von Materialien schont natürliche Ressourcen. Um weitere Informationen zum Recycling dieses Produkts zu erhalten, wenden Sie sich an Ihre örtlichen Behörden, Betreiber von Entsorgungseinrichtungen oder das Geschäft, in dem Sie das Produkt erworben haben.

Inhalt der Verpackung

Einrichtung

Positionierung

Im Allgemeinen gilt die Positionierung von Subwoofern in Studios als weniger kritisch als die von Fullrange-Monitoren. Wahrscheinlich erzielen Sie aber die besten Ergebnisse, wenn Sie Ihren 18S asymmetrisch zwischen dem linken und dem rechten Hauptmonitor oder in der Nähe eines der Hauptmonitore aufstellen. Wenn dies nicht praktikabel ist, kann der Subwoofer auch neben einem der Hauptmonitore oder an einer Seitenwand platziert werden. Wenn Sie einen einzelnen Subwoofer verwenden, vermeiden Sie eine in Bezug auf die Studiowände symmetrische Aufstellung.

Das Platzieren eines Subwoofers in der Nähe oder hinter der Hörposition hingegen führt zu einer als schlechter wahrgenommenen Wiedergabeleistung, insbesondere in Bezug auf die Stereoabbildung. Dies gilt auch für Mehrkanalsysteme.

Hinweis

Wenn es Ihnen möglich ist, in einem Abhörraum zwei Subwoofer zu verwenden, werden Sie wahrscheinlich bessere Ergebnisse erzielen, da dann auch im Tieffrequenzbereich eine Stereotrennung erfolgt und die Effekte von Raumresonanzen mit niedriger Frequenz (Raum-Moden) sich bei korrekter Aufstellung ausgleichen. Weitere Informationen zu mehreren Subwoofern finden Sie weiter unten unter Installation und Konfiguration. Als einfachen Ausgangspunkt können mehrere Subwoofer in regelmäßigen Abständen an der Vorderwand angeordnet werden, was schon die Entstehung von Raum-Moden in der Breite verhindern kann.

Eine Aufstellung in der Nähe einer Wand oder einer Raumecke verstärkt die tiefen Frequenzen zusätzlich. Obwohl diese Bassanhebung teilweise durch die Pegeleinstellung am Subwoofer kompensiert werden kann, kann eine solche Aufstellung zu Klangverfälschungen und Dröhnen an der Hörposition führen. Versuchen Sie, für Ihren 18S eine Position zu finden, die den besten Kompromiss zwischen akzeptabler Position, Lautstärke und ausgewogener Basswiedergabe ergibt.

Wenn Sie einen einzelnen Subwoofer verwenden, kann das Platzieren des Subwoofers an der Hörposition, das Bewegen um potenzielle Platzierungspositionen und kritisches Hören des Ergebnisses häufig einen guten Hinweis auf die Leistung des Subwoofers geben. Die Verwendung eines Breitbandsignals – beispielsweise rosa Rauschen aus dem RTA-Bereich der Dynaudio Sound Meter-App – sollte alle Auswirkungen von Raummoden auf den Frequenzgang hervorheben.

In jedem Abhörraum gibt es Raum-Moden – bestimmten Positionen, an denen bestimmte Frequenzen überbetont oder abgeschwächt werden. Dieser Effekt tritt insbesondere in geschlossenen und vollständig oder nahezu quadratisch geschnittenen Räumen auf. Experimentieren Sie mit der Position des Subwoofers, um diese Raum-Moden zu minimieren.

Distanzkompensation verwenden

Der 18S verfügt über eine Signalverarbeitung, welche die Zeitverzögerung sowie Pegelunterschiede zwischen dem Subwoofer und den Hauptmonitoren aufgrund ihrer relativen Position in Bezug auf die Hörposition ausgleichen kann. Nachdem Sie Ihren Subwoofer positioniert haben, messen Sie die Abstände so, wie es in der Abbildung dargestellt wird. Geben Sie dann die ermittelten Abstände an den entsprechenden Stellen im Konfigurationsmenü des Subwoofers ein. Das Konfigurationsmenü wird im Abschnitt Konfiguration dieser Anleitung beschrieben.

Die Signalverarbeitung des 18S kann einen Differenz von bis zu 5,35 m zwischen dem Abstand des Subwoofers und der Hauptmonitore zur Hörposition kompensieren.

Strom- und Signalverbindungen

Auf der Rückseite des 18S befindet sich ein Anschluss- und Bedienfeld. Es umfasst Anschlüsse für Strom, Audiosignale und Steuersignale. Dieses Anschlussfeld wird in Diagramm 3 dargestellt. Die Anschlussmöglichkeiten werden in den folgenden Absätzen beschrieben.

1. Netzbuchse

Schließen Sie den Subwoofer über das mitgelieferte Kabel an das Stromnetz an. Wenn mit Ihrem Subwoofer mehrere Stromkabel geliefert werden, verwenden Sie das für Ihren Aufenthaltsort geeignete Kabel.

Hinweis

Schalten Sie den Subwoofer erst an, wenn Sie alle anderen Verbindungen vorgenommen haben.

Wenn Ihre Monitoring-Signalquelle mit symmetrischen Ausgangsbuchsen ausgestattet ist, verbinden Sie diese Ausgangsbuchsen über hochwertige XLR-Kabel mit diesen Buchsen.

Die XLR-Ausgangsbuchsen dienen wahlweise zum Anschluss zweier Aktivmonitore, einer Endstufe für passive Monitore oder eines zweiten Subwoofers.

Hinweis

Die Kompensationsfunktion des 18S kann nur verwendet werden, wenn die Hauptmonitore an die Ausgänge des Subwoofers angeschlossen werden.

Hinweis

Der 18S ist mit einem optionalen 80-Hz-Hochpassfilter (Linkwitz-Riley) an seinen XLR-Ausgangsbuchsen ausgestattet. Durch Aktivieren des Filters wird sichergestellt, dass tieffrequente Signale unter 80 Hz nicht an Satellitenlautsprecher weitergeleitet werden, die an die Subwoofer-Ausgänge angeschlossen sind.

Wenn Ihre Monitoring-Signalquelle mit unsymmetrischen Cinch-Ausgangsbuchsen ausgestattet ist, verbinden Sie diese Ausgangsbuchsen über hochwertige Cinchkabel mit diesen Buchsen.

Hinweis

Wenn Ihre Audioquelle nur einen Mono-Subwoofer-Ausgang bereitstellt, können Sie diesen Mono-Ausgang mit einem beliebigen Eingang des 18S verbinden. In diesem Fall müssen die Hauptmonitore jedoch von der Audioquelle angesteuert werden, ein Anschluss an die Ausgänge des 18S ist dann nicht möglich.

Die Cinch-Ausgangsbuchsen dienen wahlweise zum Anschluss zweier Aktivmonitore, einer Endstufe für passive Monitore oder eines zweiten Subwoofers.

Hinweis

Die Kompensationsfunktion des 18S kann nur verwendet werden, wenn die Hauptmonitore an die Ausgänge des Subwoofers angeschlossen werden.

Hinweis

Der 18S ist mit einem optionalen 80-Hz-Hochpassfilter (Linkwitz-Riley) an seinen Cinch-Ausgangsbuchsen ausgestattet. Durch Aktivieren des Filters wird sichergestellt, dass tieffrequente Signale unter 80 Hz nicht an Satellitenlautsprecher weitergeleitet werden, die an die Subwoofer-Ausgänge angeschlossen sind.

6. Trigger-Eingang

Im Rahmen von Automatisierungssystemen kann der Betriebszustand des Subwoofers (Standby oder aktiv) kabelgebunden ferngesteuert werden. Die Steuerungsleitung wird an die 12-VDC-Trigger-Buchse angeschlossen. Nähere Informationen zur Verwendung des 18S in Automatisierungssystemen erhalten Sie vom Dynaudio Vertrieb oder einem Fachinstallationsbetrieb.

Hinweis

Die USB-Buchse am Anschlussfeld des 18Sist nur für die Fehlerdiagnose und Firmware-Updates vorgesehen. Sie kann nicht für Audioverbindungen oder -wiedergabe verwendet werden. Weitere Informationen zu Firmware-Updates erhalten Sie von Ihrem Dynaudio Fachhändler oder direkt von Dynaudio.

18S Anschlussmöglichkeiten

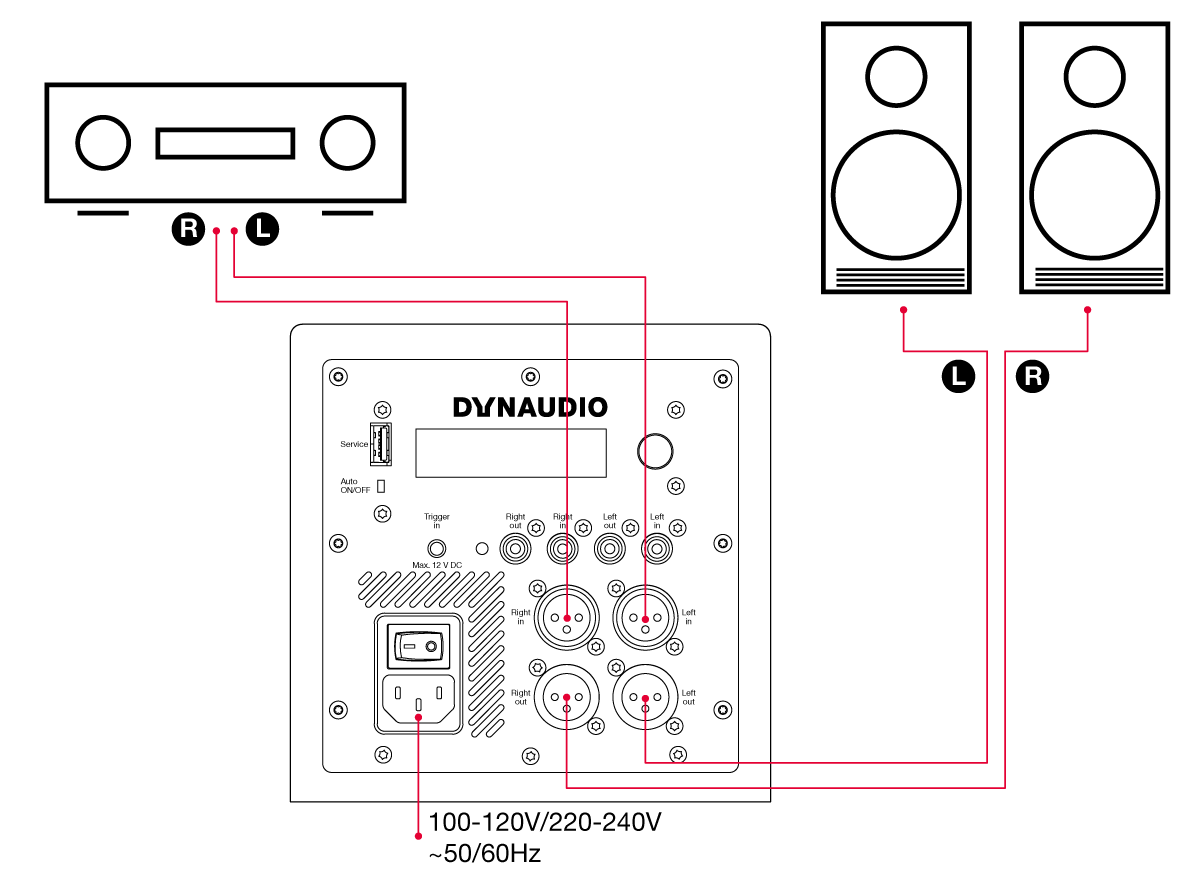

Hier werden drei gängige Anschlussmöglichkeiten dargestellt.

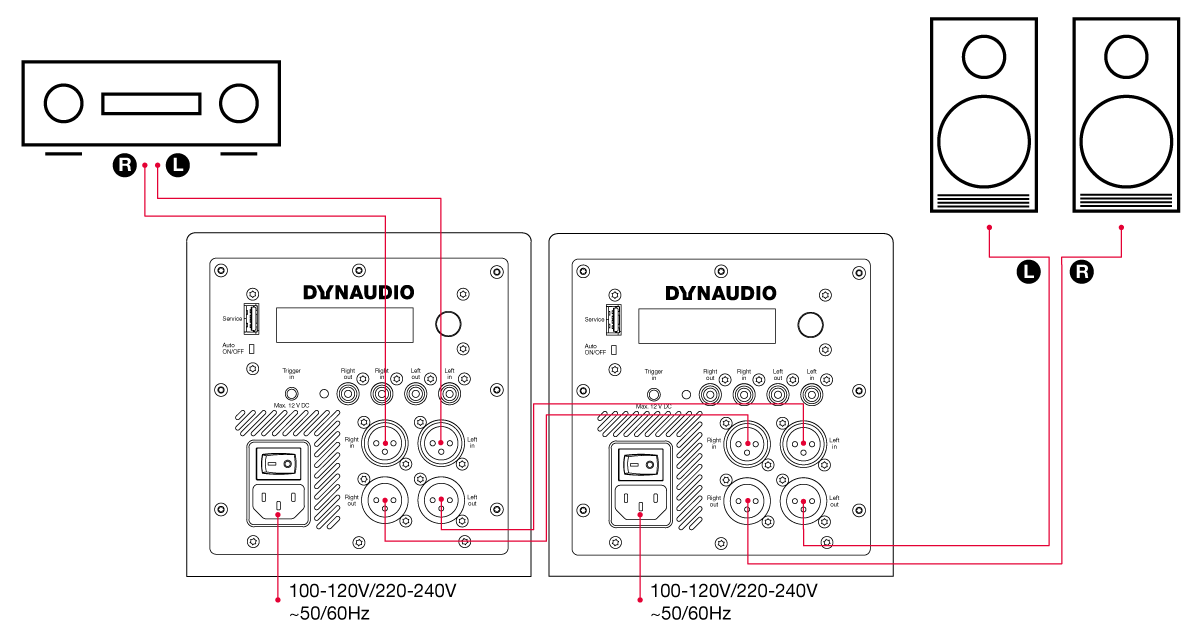

Anschlussbeispiel 1

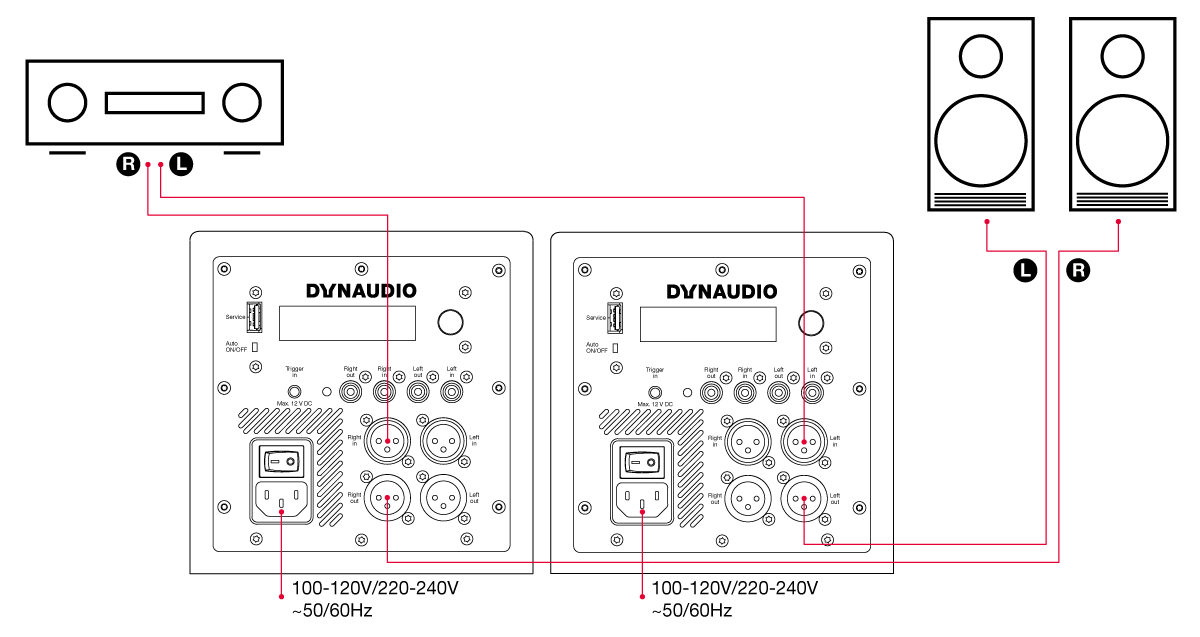

Anschlussbeispiel 2

Berechnung

Erster Subwoofer Zweiter Subwoofer
Left Speaker Distance Abstand zum zweiten Subwoofer + 86cm Left Speaker Distance Abstand zum linken Lautsprecher
Right Speaker Distance Abstand zum zweiten Subwoofer + 86cm Right Speaker Distance Abstand zum rechten Lautsprecher
SUB distance Abstand zum ersten Subwoofer SUB distance Abstand zum zweiten Subwoofer

Anschlussbeispiel 3

Steuerung und Konfiguration

Subwoofer-Controller

Drehregler:

Konfiguration und Verwendung

Wenn Sie den 18S Subwoofer im Hörraum aufgestellt und an das Stromnetz und die Signalquelle angeschlossen haben, können Sie ihn mit dem Netzschalter (über der Netzeingangsbuchse) auf der Rückseite einschalten.

Der 18S muss korrekt für das Audiosystem und die Hauptlautsprecher konfiguriert werden, mit denen er verwendet wird. Die Konfiguration erfolgt über den Drehregler, das Display und die menübasierte Benutzeroberfläche auf der Rückseite. Drehen Sie den Drehregler, um Konfigurationsparameter auszuwählen. Drücken Sie den Regler, um Optionen für Parameter auszuwählen und Änderungen zu speichern.

Allgemeine Tipps

Experimentieren Sie

Probieren Sie verschiedene Subwoofer-Positionen und -Einstellungen aus, bevor Sie sich auf eine Konfiguration festlegen.

Notieren Sie die Einstellungen

Wenn Sie für einen Subwoofer die optimale Position gefunden haben, notieren Sie sich die Einstellungen, die Sie für diese Position vorgenommen haben. So können Sie die ursprüngliche Konfiguration leicht wiederherstellen, wenn Sie den Subwoofer zwischenzeitlich an einer anderen Stelle aufgestellt hatten.

Variieren Sie die Musik

Wenn Sie nach dem optimalen Aufstellungsort für Ihren Subwoofer suchen, sollten Sie sich zunächst mehrere Musikstücke aussuchen, bei denen kontinuierlich Bass in einem möglichst großen Spektrum zu hören ist. Diese Musikstücke sollten möglichst verschiedene Genres abdecken, jedes einzelne aber sollte möglichst viel Varianz im Bassbereich aufweisen.

Musikinstrumente wie Kontrabässe, E-Bässe und Kirchenorgeln decken im Bassbereich ein breites Spektrum ab. Sie eignen sich daher sehr gut, da sie nur über ein korrekt eingerichtetes System aus Hauptlautsprechern und Subwoofern gut klingen.

Änderungen überprüfen

Obwohl Sie grundsätzlich alle Anpassungen in der unten angegebenen Reihenfolge vornehmen sollten, ist zu beachten, dass das Ändern einer Einstellung eine andere Einstellung beeinflussen kann. Wenn Sie zum Beispiel die Phasen-Einstellung ändern, müssen Sie möglicherweise den Pegel reduzieren – auch, wenn er vorher korrekt war.

Daher wird empfohlen, nach dem Ändern einer Einstellung die vorher Einstellung zu prüfen, bevor Sie mit dem nächsten Schritt fortfahren. Um einen Subwoofer optimal in ein Audiosystem zu integrieren, ist es in der Regel erforderlich, Einstellungen in kleinen Schritten anzupassen, bis das gewünschte Ergebnis erreicht ist.

Hinweis

Wenn Sie mehrere Subwoofer verwenden, sollten sie identisch konfiguriert werden (siehe hierzu den Abschnitt zur Installation.

18S Konfigurationsmenüs

Auto ON/OFF

Mit dem Auto / ON /OFF-Schalter können Sie den automatischen Standby (Einstellung „Auto“) aktivieren oder erzwingen, dass der Subwoofer permanent eingeschaltet ist (Einstellung „ON/OFF“).

Im Auto-Modus kann der Subwoofer „aufgeweckt“ werden durch …

Menüstruktur:

Weitere Informationen finden Sie in den folgenden Abschnitten.

Volume

Passen Sie diesen Parameter so an die Lautstärke Ihrer Hauptlautsprecher an, dass die Basswiedergabe an Ihrer bevorzugten Hörposition weder überbetont noch zu leise ist. Die korrekte Einstellung der Subwoofer-Lautstärke ist sowohl für den ausgewogenen Klang des Gesamtsystems als auch für die Anforderungen verschiedener Arten von Programmmaterial wichtig.

Input sensitivity

Zur Anpassung der Eingangsempfindlichkeit des Subwoofers an den Ausgangspegel des Vorverstärkers oder des audiovisuellen Prozessors.

Einstellen der Eingangsempfindlichkeit

Aufgrund der großen Vielfalt von Signalquellen, die an einen aktiven Subwoofer angeschlossen werden können, ist es wichtig, die Eingangsempfindlichkeit entsprechend einzustellen. Dadurch wird sichergestellt, dass der Lautstärke-Einstellbereich des Subwoofers ausreichend ist und dass seine Eingänge und die DSP-Elektronik korrekt angesteuert werden.

Wenn Ihnen Informationen/Unterlagen zu der Signalquelle vorliegen, aus denen deren Ausgangspegel hervorgeht, so sollten Sie zunächst die Eingangsempfindlichkeit des 18S entsprechend der folgenden Tabelle einstellen.

Ausgangspegel der Signalquelle 18S-Einstellung
< 1.0 V +6 dB
< 2.0 V 0 dB
< 4.0 V -6 dB
<10 V -14 dB

Die Empfindlichkeitseinstellung -14 dB sollte grundsätzlich verwendet werden, wenn der 18S in einem Heimkinosystem zur Wiedergabe des LFE-Kanals verwendet wird.

Wenn keine Informationen zum Ausgangspegel der Signalquelle vorliegen, stellen Sie die Eingangsempfindlichkeit zunächst auf -6 dB ein. Wenn Sie später im Betrieb die Lautstärke des 18S in Richtung des maximalen oder minimalen Wertes einstellen müssen, passen Sie die Eingangsempfindlichkeit so an, dass der verwendete Lautstärkewert in der Mitte des Einstellbereichs liegt.

Preset

Der 18S ist mit Tiefpassfilter-Presets für eine Reihe von Dynaudio Lautsprechermodellen ausgestattet.

Wenn Sie den 18S zusammen mit einem der im Preset-Bereich aufgeführten Dynaudio Lautsprechermodelle verwenden, wählen Sie das entsprechend Preset aus, um den Tiefpass-Filter des 18S automatisch korrekt zu konfigurieren.

Wenn Ihr Dynaudio Lautsprechermodell nicht bei den 18S-Presets aufgeführt ist, oder wenn Sie Ihren 18S zusammen mit den Lautsprechern eines anderen Herstellers verwenden, wählen Sie ein Tiefpassfilter-Preset aus, das der unteren -6-dB-Grenzfrequenz dieses Lautsprechers am nächsten kommt.

Wenn Sie Ihren Subwoofer für einen dedizierten LFE-Kanal verwenden, wählen Sie die Option „Bypass“.

Hinweis

Die Abstimmung der Filterfrequenz des Subwoofers auf die Hochpass-Frequenz der Hauptlautsprecher hat einen bedeutenden Einfluss auf die Klangqualität des Gesamtsystems. Im Allgemeinen decken größere Hauptlautsprecher einen größeren Bassbereich ab, so dass hier eine niedrigere Subwoofer-Filterfrequenz erforderlich ist. Umgekehrt ist für kleinere Hauptlautsprecher wahrscheinlich eine höhere Subwoofer-Filterfrequenz erforderlich. Wenn die Subwoofer-Filterfrequenz nicht optimal eingestellt ist, kann der Gesamtfrequenzgang des Systems im Bereich der Übergangsfrequenz deutliche Überbetonungen oder Lücken aufweisen. Die nebenstehenden Diagramme veranschaulichen die drei Frequenzgangcharakteristiken, die sich aus einer optimalen und zwei nicht optimalen Subwoofer-Filtereinstellungen ergeben können.

Subwoofer-Filterfrequenz zu tief eingestellt

Ein Einbruch im Frequenzgang tritt auf, wenn die Filterfrequenz des Subwoofers zu niedrig eingestellt ist. Dies kann bei kleinen Hauptlautsprechern der Fall sein, die keine tiefen Frequenzen wiedergeben können. Im Ergebnis fehlen musikalische Informationen, und das Klangbild wirkt dünn.

Subwoofer-Filterfrequenz zu hoch eingestellt

Eine deutliche Anhebung/Überbetonung im Frequenzgang tritt auf, wenn die Filterfrequenz des Subwoofers zu hoch eingestellt ist. Dies kann bei großen Hauptlautsprechern der Fall sein, die auch tiefen Frequenzen abdecken. Das Ergebnis ist ein zu hoher Anteil tiefer Frequenzen, was zu einem unnatürlich und dröhnenden Klangbild führt.

Subwoofer-Filterfrequenz optimal eingestellt

Subwoofer und Hauptlautsprecher sind gut aufeinander abgestimmt. Der Frequenzgang des Gesamtsystems weist keine Spitzen oder Lücken auf. Das Ergebnis ist ein ausgewogenes Klangbild.

Phase

Mit dem Phase-Schalter können Sie das Phasenverhältnis zwischen dem Subwoofer und den Hauptlautsprechern anpassen. Wenn das Signal von dem oder den Subwoofern und den Hauptlautsprechern gegeneinander phasenverschoben sind, kann es in dem sich überlappenden Teil des Frequenzgangs beider Systeme zu verringerter Bassleistung kommen.

Parametric EQ (PEQ)

Der parametrische Equalizer umfasst drei Frequenzbänder, mit denen die Basswiedergabe entzerrt werden kann. Jedes Frequenzband umfasst die Parameter Frequenz, Anhebung (Gain) und Q (Gütefaktor). Der Equalizer ist standardmäßig auf „Flat“ (keine Entzerrung) eingestellt.

Den parametrischen Equalizer verwenden

Die digitale Signalverarbeitungsleistung des 18S ermöglicht es, das Eingangsignal in drei separaten Frequenzbändern parametrisch zu entzerren. Die parametrische Entzerrung ist eine präzise steuerbare Form der Klangregelung. Sie ermöglicht es, bestimmte unerwünschte Anomalien im Frequenzgang, die durch die Raumakustik entstehen, zu korrigieren.

Sie sollte erst angewendet werden, wenn Sie den Subwoofer an seiner endgültigen Position aufgestellt haben.

Jedes Frequenzband des parametrischen Equalizers umfasst drei Steuerparameter: Frequenz, Pegel und Q (Gütefaktor). „Frequenz“ definiert die Mittenfrequenz, um die herum das Equalizerband arbeitet. „Level“ (Pegel) definiert die Pegelanhebung oder -absenkung für dieses Frequenzband. „Q“ ist der Gütefaktor; die Breite des Frequenzbandes. Ein höherer Wert steht für ein schmaleres Frequenzband. Diese Regelparameter werden im nebenstehenden Diagramm dargestellt.

Der parametrische Equalizer des 18S sollte nach einer professionellen raumakustischen Analyse zur Erkennung von Reaktionsanomalien verwendet werden. Eine Analyse ist aber auch mit der Dynaudio Sound Meter App möglich, die kostenlos im Apple App Store erhältlich ist. Diese App stellt einen Echtzeit-Frequenzanalysator zur Verfügung, mit dem Anomalien ermittelt werden können. Diese Analyse kann dann als Grundlage für die parametrische Entzerrung verwendet werden.

Lassen Sie über Ihren Subwoofer rosa Rauschen wiedergeben (rosa Rauschen wird bei vielen Musikstreamingdiensten und auch als herunterladbare Datei auf vielen Websites bereitgestellt). Nehmen Sie an Ihrer Haupthörposition Platz und starten Sie auf Ihrem Smartphone die Sound Meter App. Wählen Sie dort die Option RTA aus. Deutlich hervortretende Spitzen im von der App dargestellten Frequenzgang weisen in der Regel auf entsprechende Anomalien der Frequenzantwort im Hörraum hin. Sie können dann die Frequenzbänder des Equalizers auf die problematischen Frequenzen einstellen und die Pegel- und Q-Parameter verwenden, um den Frequenzgangkurve zu glätten.

Weitere Hinweise zur Verwendung der parametrischen Subwoofer-Entzerrung finden Sie auf der 18S-Produktseite unter dynaudio.com.

Hinweis

Das Diagramm zeigt ein Band eines parametrischen EQs mit einem relativ hohen Q-Faktor (ungefähr 5) und circa 6 dB Dämpfung.

Der parametrische Equalizer des 18S ist ein leistungsfähiges Werkzeug und sollte vorsichtig verwendet werden. In den allermeisten Fällen sollte die Entzerrung verwendet werden, um Raumanomalien zu kompensieren – nicht, um den vom Subwoofer wiedergegebenen Bass zu verstärken. Wenn Sie mehr Bass wünschen, sollten Sie zunächst versuchen, den Subwoofer anders aufzustellen.

Parameter des parametrischen Equalizers

HP Filter

Aktiviert oder deaktiviert einen Linkwitz-Riley-Hochpassfilter 4. Ordnung bei 80 Hz am linken und rechten Ausgang. Durch Aktivieren des Hochpassfilters wird sichergestellt, dass tieffrequente Signale unter 80 Hz nicht an Satellitenlautsprecher weitergeleitet werden, die an die Subwoofer-Ausgänge angeschlossen sind.

Auto Standby

Legen Sie mit diesem Parameter die Zeit fest, nach welcher der Subwoofer in den Standby-Modus wechselt, wenn er nicht verwendet wird. Die Auto-Standby-Funktion kann auch mit dem Auto-On/Off-Schalter auf der Rückseite ausgeschaltet werden.

Trigger (5 - 12 VDC = on)

Wählen Sie eine von vier Optionen:

Left main speaker distance

Stellen Sie mit diesem Parameter den Abstand vom linken Hauptlautsprecher zur Hörposition ein (Angabe in Zentimetern).

Right main speaker distance

Stellen Sie mit diesem Parameter den Abstand vom rechten Hauptlautsprecher zur Hörposition ein (Angabe in Zentimetern).

Subwoofer distance

Stellen Sie mit diesem Parameter den Abstand vom Subwoofer zur Hörposition ein (Angabe in Zentimetern).

Factory Reset

Verwenden Sie diese Option, um den 18S auf die Standardeinstellungen zurückzusetzen.

Software version

Zeigt die installierte Firmware-Version an.

Verwendung

Wenn Sie ihn erst einmal eingerichtet und konfiguriert haben, werden Sie sich wahrscheinlich nicht mehr mit dem 18S beschäftigen müssen. Wahrscheinlich werden Sie nur hin und wieder den Pegel je nach wiedergegebenem Programmmaterial anpassen.

Reinigen Ihres Subwoofers

Wischen Sie das Lautsprechergehäuse mit einem sauberen, fusselfreien Tuch ab. Verwenden Sie zur Reinigung keinen Staubsauger. Wenn Sie ein Reinigungsmittel verwenden möchten, bringen Sie dieses auf das Reinigungstuch auf, nicht direkt auf den Subwoofer. Reinigen Sie zunächst probeweise einen kleinen Bereich, da einige Reinigungsmittel bestimmte Oberflächen beschädigen können.

Support

Sollten Sie Hilfe oder Beratung benötigen, stehen Ihnen verschiedene Supportangebote für Ihre Dynaudio Produkte zur Verfügung. Diese finden Sie im Internet bei dynaudio.com.

Aktualisieren der Firmware

Um die Firmware Ihres Dynaudio Subwoofers zu aktualisieren, gehen Sie wie folgt vor. Notieren Sie sich die Einstellungen im Subwoofer, da nach dem Update möglicherweise ein Zurücksetzen auf die Werkseinstellungen erforderlich ist.

Voraussetzungen

Durchführen des Firmware-Updates

  1. Entpacken Sie das heruntergeladene ZIP-Archiv.
  2. Kopieren Sie die Firmware-Datei „DYNAUDIO.bin“ in das Stammverzeichnis des USB-Sticks.
  3. Schalten Sie den Subwoofer mit dem Schalter auf der Rückseite aus.
  4. Stecken Sie den USB-Stick in den mit „Service“ bezeichneten USB-Anschluss auf der Rückseite.
  5. Schalten Sie den Subwoofer mit dem Schalter auf der Rückseite an.
  6. Ihr Subwoofer lädt die Firmware automatisch vom USB-Stick herunter.
  7. Lassen Sie den Subwoofer danach das vollständige Update installieren, was 1 bis 3 Minuten dauern sollte. SCHALTEN SIE DAS GERÄT WÄHREND DIESES ABLAUFS NICHT AUS.
  8. Während des Updates wechselt die LED-Anzeige von rot nach blau, und das Display zeigt verschiedene Meldungen zum Update-Fortschritt an.
  9. Nach Abschluss der Installation leuchtet die LED grün, und das Display zeigt die folgende Meldung an: Update result: Success!
  10. Das Firmware-Update ist damit abgeschlossen. Schalten Sie den Subwoofer wieder aus und entfernen Sie den USB-Speicherstick.
  11. Schalten Sie den Subwoofer an.
  12. Überprüfen Sie die Firmware-Version im Info-Menü.
