EarthQuaker Devices ⋅ Scrolls ⋅ Gebruikershandleiding ⋅ Nederlands ⋅ 🇳🇱

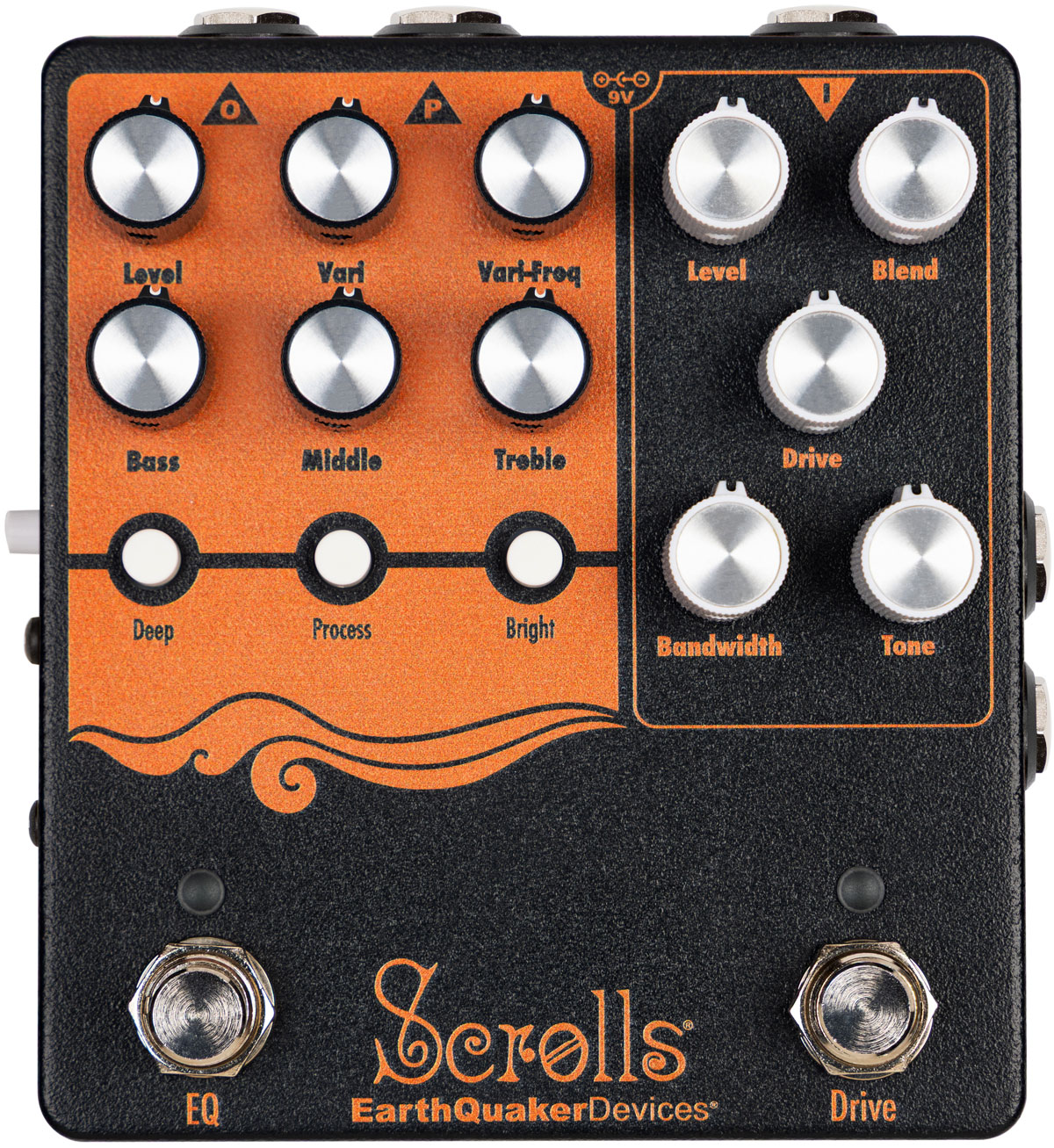

Bedieningsknoppen, aansluitingen en indicatoren
- Drive voetschakelaar
-
Gebruik de 'Drive'-voetschakelaar om het Drive-kanaal te activeren.
- EQ voetschakelaar
-
Gebruik de 'EQ'-voetschakelaar om het EQ-kanaal te activeren.
Drive-regelaars
- Level
-
Gebruik de Level-regelaar om het volume van het Drive-kanaal te regelen.
- Blend
-
Gebruik de Blend-regelaar om te mixen tussen je cleane signaal en het Drive-signaal. Draai de knop volledig rechtsom voor maximale crunch.
- Drive
-
Gebruik de 'Drive'-regelaar om de intensiteit van de overdrive in te stellen.
- Bandwidth
-
Gebruik de Bandwidth-regelaar om in te stellen waar de clipping het meest actief is. Draai de regelaar tegen de klok in om low-end clipping te activeren voor een warmere, zachtere, rondere en over het algemeen meer ingetogen klank. Draai de regelaar met de klok mee en activeer high-end clipping voor een aanwezige, gefocuste crunch met een strakker laag.
- Tone
-
Gebruik de Tone-regelaar om de afsnijfrequentie van een laagdoorlaatfilter in te stellen, zodat je de frequentie van het Drive-kanaal kunt vormgeven. Draai tegen de klok in om de hoge tonen te verminderen.
EQ-regelaars
- Level
-
Gebruik de knop 'Level' om het uitgangsvolume aan te passen wanneer de EQ-regelaars actief zijn. Zet de knop op 12 uur voor een neutraal geluid, draai hem met de klok mee om het uitgangssignaal te versterken en draai hem tegen de klok in om het uitgangssignaal te verzwakken.
- Vari
-
Gebruik de 'Vari'-regelaar om de 'Vari-Freq'-regelaar (variabele frequentie) te versterken of te verzwakken. Zet deze regelaar op 12 uur voor een neutrale instelling (aangegeven met een middenstand in de potentiometer). Draai de regelaar met de klok mee vanaf 12 uur om de Vari-Freq te versterken, of tegen de klok in om deze te verzwakken.
- Vari-Freq
-
Gebruik de Vari-Freq-regelaar om een frequentie te selecteren voor het nauwkeurig afstemmen van je klank. Deze instelling is instelbaar van ongeveer 20 Hz tot 10 kHz.
- Treble
-
Gebruik de Treble-regelaar om het hoge frequentiebereik te versterken of te verzwakken. De middenstand is vlak en gemarkeerd met een middenstand in de potentiometer. Alle instellingen boven dit punt versterken de hoge tonen, en alle instellingen eronder verzwakken de hoge frequenties.
- Bass
-
Gebruik de 'Bass'-regelaar om het lage frequentiebereik te versterken of te verzwakken. De middenstand is vlak en gemarkeerd met een middenklik in de potentiometer. Alle instellingen boven dit punt versterken de lage tonen, en alle instellingen eronder verzwakken de lage frequenties.
- Middle
-
Gebruik de Middle-regelaar om het middenfrequentiebereik te versterken of te verzwakken. De middenstand is vlak en gemarkeerd met een middenstand in de potentiometer. Alle instellingen boven dit punt versterken het midden, en alle instellingen eronder verzwakken de middenfrequenties.
- Deep
-
Gebruik de Deep-schakelaar om een boost bij 80 Hz te activeren.
- Process
-
Gebruik de 'Process'-schakelaar om een 'low-mid scoop' te activeren voor een moderner geluid.
- Bright
-
Gebruik de schakelaar 'Bright' om een boost bij 5 kHz te activeren.
- Parallel Out (P)-aansluiting
-
De Parallel Out (P)-aansluiting is een gebufferde uitgang die je zuivere signaal doorgeeft en die altijd actief is. Hiermee kun je je zuivere signaal naar externe bestemmingen leiden (versterker, DI, aparte pedaalketen, stemapparaat, enz.).
- Direct Out (aan de zijkant)
-
Dit is een gebalanceerde XLR-uitgang met een subtiele hoeveelheid analoge filtering toegevoegd aan het signaalpad om de klankeigenschappen van een basluidsprekerkast te simuleren.
- Ground Lift-knop (aan de zijkant)
-
Druk op deze knop voor ground lift op de XLR-uitgang.
Effectlus (aansluitingen Send en Return)
Deze passieve loop, die zich tussen de Drive- en EQ-trappen bevindt, houdt je modulatie- en tijdgebaseerde effecten na de Drive, maar vóór de EQ in je signaalketen. Hierdoor kun je alle effecten die je normaal gesproken in het midden of aan het einde van je keten zou plaatsen, helder laten klinken, terwijl je de mogelijkheid behoudt om de EQ op je gehele natte signaal toe te passen. De effectlus is vast aangesloten op het signaalpad en blijft te allen tijde actief.
Schakelen
Het Scrolls-pedaal maakt gebruik van relaisgebaseerde true bypass-schakeling. Aangezien de schakeling relaisgebaseerd is, is er stroom nodig om een signaal door te laten.
De Drive-zijde van de Scrolls maakt gebruik van Flexi-Switch®-technologie! Deze op relais gebaseerde true bypass-schakelstijl stelt je in staat om tegelijkertijd momentary- en latching-schakeling te gebruiken.
Voor standaard vergrendelingswerking tikt u één keer op de voetschakelaar om het effect te activeren en tikt u vervolgens nogmaals om het te omzeilen.
Voor momentary-bediening houdt u de voetschakelaar ingedrukt zolang u het effect wilt gebruiken. Zodra u de schakelaar loslaat, wordt het effect omzeild.
De EQ-kant van de 'Scrolls' maakt gebruik van standaard aan/uit-schakeling.
Voeding
Dit apparaat werkt op een standaard 9-volt DC-voeding met een 2,1-millimeter negatieve center-connector. Wij raden aan een pedaalspecifieke, transformator-geïsoleerde stekkeradapter of een voeding met meerdere geïsoleerde uitgangen te gebruiken. Pedalen produceren extra ruis als er rimpel of vuile stroom is. Schakelende voedingen, serieschakelingen en niet-pedaalspecifieke voedingen filteren vuile stroom niet altijd en kunnen ongewenste ruis veroorzaken.
Gebruik dit pedaal niet bij hogere voltages!
Technische specificaties
- Drive-ingangsimpedantie
-
500 kΩ
- Uitgangsimpedantie
-
100 Ω
- Ingangsimpedantie EQ
-
10 MΩ
- EQ-uitgangsimpedantie
-
<1 kΩ
- Parallelle ingangsimpedantie
-
10 MΩ
- Parallelle uitgangsimpedantie
-
100 Ω
- Directe uitgangsimpedantie
-
100 Ω
- Stroomverbruik
-
70 mA
- Illustratie
-
Geoffrey Crowe
Technical specifications
- 57 mm
- 114 mm
- mm
